UNITANK 留貝克生物污水處理模擬實驗裝置

JGTG-222 型留貝克生物污水處理模擬實驗裝置

、實驗原理和目的：

采用“留貝克”曝氣池處理煤氣站含酚廢水生化處理，多采用活性污泥法。在曝氣的作用下，由于曝氣時上升空氣的推動，使混合液在池內縱向按圓形流動；又由于進水、回流污泥和回流混合液的勢能，同時又使混合液在橫向向中央集水管按螺旋方式流動，使混合液流入二沉池沉淀。

該廠曾做過中試，試驗結果表明，揮發酚去除率一般為 81 ％～ 93 ％， COD 去除率一般為 48 ％～ 62 ％， BOD5 去除率一般為 71 ％～ 90 ％。

通過本實驗裝置，希望能達到以下目的：

1 、 掌握“留貝克”生物污水處理裝置的基本操作過程；

2 、 加深理解該實驗的原理；

3 、了解該實驗的工藝流程、技術參數，提高學生的理論和實踐知識。

二、主要技術指標及參數：

1 、環境溫度： 5℃ ～ 40℃

2 、處理水量： 10 ～ 20L/h

3 、豎流式二沉池：停留時間 1.5 ～ 2.5h

4 、進水水質： CODcr 400 ～ 800mg/L 出水： CODcr 40 ～ 80mg/L

5 、進水水質： BOD5 200 ～ 400mg/L 出水： BOD5 15 ～ 30mg/L

6 、進水懸浮物： SS 150 ～ 200mg/L 出水： SS 18 ～ 30mg/L

7 、 pH 值： 6.5 ～ 8.5

8 、裝置外形尺寸： 2500mm×550mm×1600mm 、

9 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 1500W ，安全保護：具有接地保護、漏電保護、過流保護

三、主要配置：

1 、原水箱 1 只：白色 PP 板材質、厚度 8mm ， 400×400×500mm 、底板上安裝有放空閥，方便將水排凈；

2 、清水箱 1 只：白色 PP 板材質、厚度 8mm ， 350×350×400mm ，底板上安裝有放空閥，方便將水排凈；

3 、配原水箱攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 120rpm ）、（含調速器 1 只）

4 、“留貝克”生物濾池 1 只、有機玻璃材質、壁厚 10mm ， 500×350×400mm 、

5 、豎流式二沉池 1 只、透明有機玻璃材質、壁厚 8mm ， ?300×400mm 、

6 、消毒池 1 只、透明有機玻璃材質、壁厚 10mm ， 350×250×300mm 、

7 、集水槽 1 只、透明有機玻璃材質、壁厚 10mm ， 300×250×300mm 、

8 、角錐污泥濃縮池 1 只、透明有機玻璃材質、壁厚 8mm ， ?250×400mm 、

9 、防腐蝕提升磁力泵 2 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；

10 、氣泵 1 臺、功率： 40 W 、最大氣量： 16L/min 、

11 、流量測量與調節：轉子流量計 1 只、（ LZS-15 、量程 6~60L/h ）

12 、流量測量與調節：氣體流量計 1 只、（ LZB-10 、量程 100~1000L/h ）

13 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

14 、配套 UPVC 連接管道和閥門（中財品牌）。

15 、不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

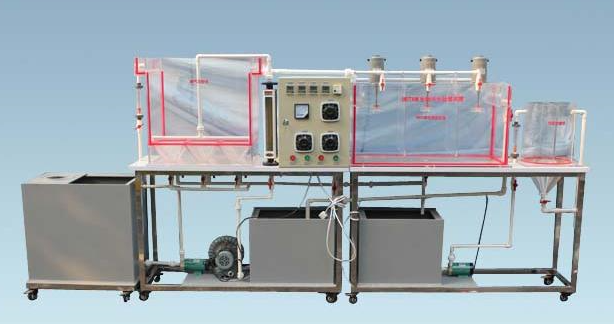

JGTG-223 型 UNITANK 生物污水處理模擬裝置

一、實驗原理和目的：

1 、實驗?zāi)康模?

1 、加強對一體化中水生物處理運行方法的理解。

2 、掌握一體化中水生物處理性能測定方法。

3 、加深理解該裝置的工藝流程和技術數據。

2 、實驗原理：

采用生物與物化結合的處理方法。生物處理采用 ?40 聚丙烯圓球易于流動的接觸氧化，二沉池用斜管沉淀池，然后過濾、消毒使處理水達中水出水標準。

二、主要技術指標及參數：

1 、環境溫度： 5℃ ～ 40℃

2 、處理水量： 20-30L/h 、

3 、裝置外形尺寸： 2400mm×500mm×1500mm 、

4 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 800W ，安全保護：具有接地保護、漏電保護、過流保護

三、主要配置：

1 、原水箱 1 只：白色 PP 板材質、厚度 8mm ， 500×400×500mm 、底板上安裝有放空閥，方便將水排凈；

2 、集水槽 1 只、白色 PP 板材質、厚度 8mm ， 400×350×400mm ，底板上安裝有放空閥，方便將水排凈；

3 、清水箱 1 只：白色 PP 板材質、厚度 8mm ， 400×350×400mm ，底板上安裝有放空閥，方便將水排凈；

4 、配原水箱攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 120rpm 、含調速器 1 只）、

5 、曝氣沉砂池 1 只、透明有機玻璃材質、壁厚 10mm ， 400×300×600mm 、含曝氣裝置 1 套、

6 、一體化生物曝氣沉淀池 1 只（三格）、透明有機玻璃材質、壁厚 10mm ， 600×300×500mm 、

7 、角錐濃縮池 1 只、透明有機玻璃材質、壁厚 8mm ， ?300×400mm 、

8 、防腐蝕提升磁力水泵 1 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W

9 、防腐蝕磁力污泥回流泵 1 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W

10 、串激電機 3 臺、 304 不銹鋼攪拌槳 1 套；（功率 90W 、轉速 2900rpm 、含調速器 1 只）、

11 、氣泵 1 臺、功率： 40 W 、最大氣量： 16L/min 、

12 、流量測量與調節：轉子流量計 1 只、（ LZS-15 、量程 6~60L/h ）

13 、流量測量與調節：氣體流量計 1 只、（ LZB-10 、量程 250~2500L/h ）

14 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

15 、配套 UPVC 連接管道和閥門（中財品牌）。

16 、不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
