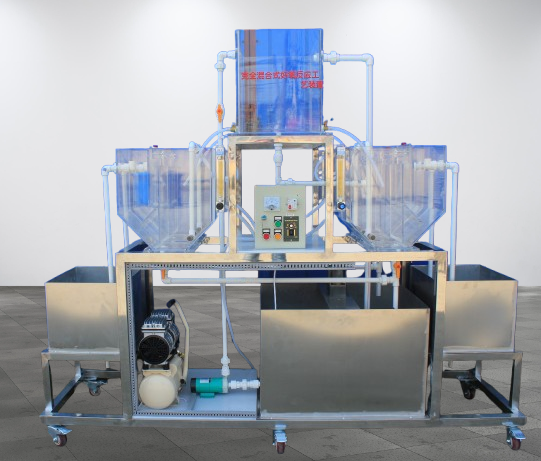

JGTG-259 型完全混合式活性污泥實驗裝置

一、實驗?zāi)康模?

污水處理構筑物動態模型實驗的目的是配合排水工程教材所講授的相關內容，使學生能直觀了解構筑物型式、內部構造及水在構筑物內的流動軌跡，加深對所學內容的理解。

通過本實驗，希望達到下述目的：

1 通過觀察完全混合型活性污泥法處理系統的運行，加深對該處理系統特點及運行規律的認識；

2 通過對模型實驗實驗系統的調試和控制，初步培養進行小型模擬實驗的基本技能；

3 熟悉和了解活性污泥法處理系統的控制方法，進一步理解污泥負荷、污泥齡、溶解氧濃度等控制參數及在實際運行中的作用。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 20 ～ 30L/h

3 、空氣曝氣量： 100 ～ 300L/h

4 、設計進、出水水質：

進水： BOD cr 400 ～ 800mg/L 出水： 70 ～ 150mg/L

進水： COD 5 200 ～ 400mg/L 出水： 20 ～ 40mg/L

進水： SS 00 ～ 300mg/L 出水： 20 ～ 80mg/L

進水： PH 6~9 出水： 6~9

5 、反應池尺寸： 350mm×300mm×400m （ 4 只）、

6 、裝置外形尺寸： 1800mm×700mm×1600mm

7 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 1 50 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 5 00 × 400 × 55 0mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 2 只 ：白色 PP 板 材質 、厚度 10mm ， 25 0 × 400 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 合建式 反應 曝氣池 4 套 、 含曝氣裝置、 透明有機玻璃材質、厚度 10 mm ， 30 0 × 3 00 × 35 0mm ；

5 、 高位配水箱 1 只、 透明有機玻璃材質、厚度 10 mm ， 40 0 × 35 0 × 40 0mm ；

6 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

7 、空 氣壓縮 機 1 臺 （ 電源 220V 、 功率 55 0W 、 排氣量 36L/min ，壓力 0.4-0.8MPa ； 氣量容積 8L ） 、

8 、流量測量與調節： 氣體流量計 4 只 、 （ LZB-10 、 量程 100 ~ 100 0L/h ）

9 、 實驗臺面（白色 10mm 厚 PP 板）、

10 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

11 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

12 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
