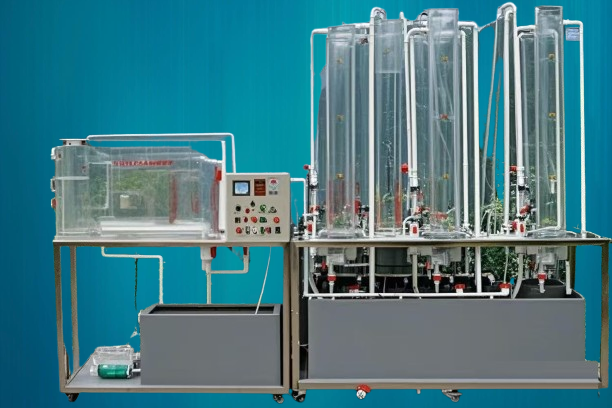

六級串聯 JGTG-339 型 微污染水處理實驗系統裝置設備

一、適用范圍及原理：

微污染水源水的基本特征是含有少量的有機物且水質受到了氨氮污染。此種水源水使用常規工藝進行處理效果往往難以令人滿意，處理后的水質很多情況下達不到國家制定的飲用水標準。飲用水水源的污染日益嚴重，對人類的健康和傳統凈水工藝都構成了較大的威脅，更加劇了水資源的危機，本文以中國北方典型低溫微污染水源—白石水庫為研究對象，在水質監測基礎上，對 白石水庫水質進行分析 ，并針 對水源水質特點 ，進行 了高錳酸鉀與沸石聯用處理微污染水源水實驗研究。

二、主要技術指標及參數：

1 、環境溫度： 0.5 ～ 40 ℃

2 、處理水量： 0.1 ～ 0. 3m 3 /h 、

3 、裝置外形總尺寸： 2600 mm× 5 00 mm×2300mm 、

4 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 110 0W ，安全保護：具有接地保護、漏電保護、過流保護

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 40 0 × 4 00 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 30 0 × 40 0 × 45 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、混凝沉淀池 1 套、 透明有機玻璃材質、壁厚 10 mm ，

5 、臭氧消毒池 1 套、 透明有機玻璃材質、壁厚 10 mm ，

6 、曝氣生物濾池 6 套、 透明有機玻璃材質、壁厚 10 mm ，

7 、進水計量蠕動 泵 1 臺、 流量范圍： 0.008-460mL/min 、

8 、加藥箱 1 只、 透明有機玻璃材質、壁厚 7 mm ，

9 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

10 、 流量測量與調節： 進水液體流量計 1 只 ：量程 ： 6 0~ 6 00L/h ；

11 、臭氧發生器 1 臺（產氣 5 克）、

12 、電動攪拌裝置 1 套、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、

13 、氣體流量計 6 只、 量程 10 0~ 1 00L/h ；

14 、液體流量計 6 只、 量程 1 0~ 1 00L/h ；

15 、氣泵 6 臺、 （ 電源 220V 、 功率 2 0W 、 排氣量 6L/min ，

16 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

17 、銅太克取樣口 18 只、規格： ? 1 0mm

18 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

19 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

20 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
