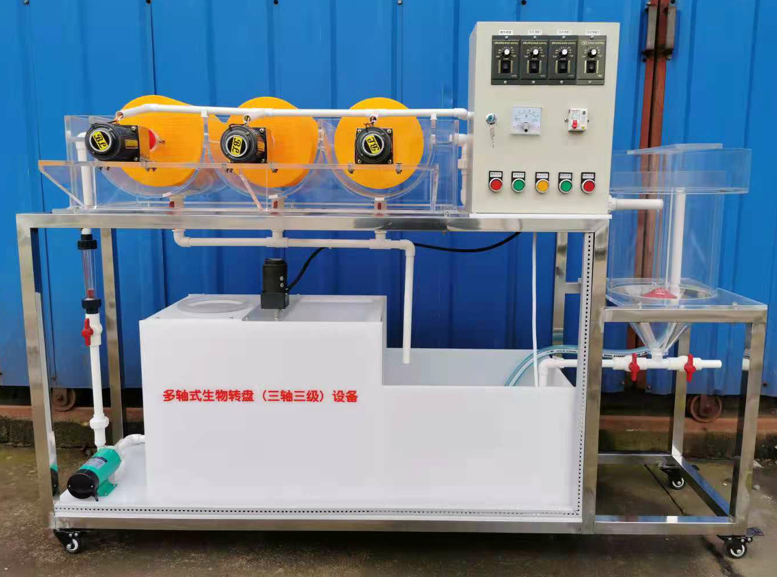

JGTG-301 型多軸式生物轉盤 （三軸三級）實驗裝置
一、實驗原理和目的：
生物轉盤是由裝于水平軸上的一系列間距很近的圓盤組成。圓盤材料種類很多，本裝置采用聚氯乙稀硬板。旋轉時不到一半的盤面浸沒水槽了中。污水從槽中流過，水流方向與水平軸垂直而與盤面平行。轉盤以很小的轉速轉動。污水中原有的或投配接種的微生物粘附于轉盤表面，并在其全部有效表面上長成好氧的生物群，厚度約 1.6 ～ 3.2mm 。這些生物群的特性完全一致，是一種膠狀或粘液組積，其中有若干絲狀菌，另有絨毛狀組積和原生動物，其有效表面積要比圓盤本身的表面積大許多倍。
轉盤轉動使生物群交替通過污水及空氣。隨著盤的緩慢轉動，將一層污水帶入空氣中，形成生物膜，污水通過生物群滴落并吸氧，然后生物群中微生物從污水中吸收溶解氧及有機物，并將有機物分解。由于轉盤的攪動作用，這些被剝落的生物群懸游于污水中，然后隨著出水流出生物轉盤，進入到沉淀池內分離。
通過生物轉盤實驗，使學生能達到一下目的：
-
掌握生物轉盤實驗的基本運轉、操作過程。
-
加深理解該實驗的基本原理及技術數據。
3 、 熟悉測定技術數據的方法。
二、主要技術指標及參數：
1 、處理污水量： 5 ～ 10L/h
2 、污水停留時間： 1.5 ～ 2h
3 、轉盤線速度： 15 ～ 18m/min
4 、轉速： 25r/min
5 、有機物負荷： 10 ～ 11g/m 2 ·d
6 、設計進、出水 BOD 5 CODcy
進水 BOD 5 3 0 ～ 60 mg/L 出水 5 ～ 10mg/L
進水 COD cy 16 0 ～ 3 00mg/L 出水 2 0 ～ 50 mg/L
7 、裝置外形總尺寸： 1300mm×500mm×1200mm
8 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護
三、 主要配置：
1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 4 00 × 400 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；
2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 25 0 × 35 0 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；
3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）
4 、 三軸三級 生物轉盤 1 套、 透明有機玻璃材質、壁厚 8 mm ， ? 30 0 × 90 0mm 、 （ 轉動軸和轉盤 3 套 、廢水處理槽 3 套）、
5 、 豎流式沉淀池 1 套、 透明有機玻璃材質、壁厚 8 mm ， ? 25 0 × 35 0mm 、
6 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；
7 、 轉動 電機 3 臺 、 （功率 2 5W 、轉速 3 0rpm 、 （含調速器 3 只）、
8 、流量測量與調節： 轉子流量計 1 只、 （ 6 ～ 6 0L/ h ）
9 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
10 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
11 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
。
