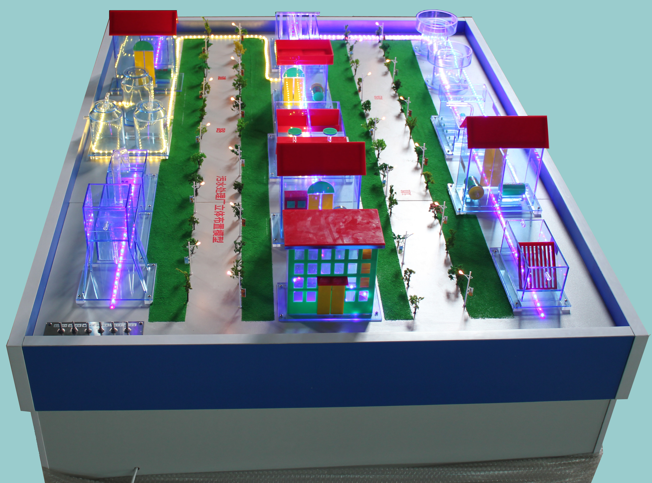

JGTG-292 型污水廠平面布置模型

一、簡介與流程：

污水廠平面布置模型就是廠區內各種生產構筑物及其附屬建筑和設施的相對位置的平面布局。它包括生產構筑物、輔助性建筑物、各種管道以及道路綠化等各項平面設計。

本模型是展示城市和區域性污水處理的典型流程。這一流程為國內外污水處理工藝所普遍采用。處理技術單元的排列順序原則是先易后難，易于去除懸浮物的處理構筑物如初沉池等排列于前，而以去除溶解性有機物為目的的生物處理構筑物排列其后。

二、 實驗 目的：

本裝置是典型污水處理廠的平面布置模型。通過對模型的觀察使學生能直觀的了解其典型污水處理工藝流程，對以后的教學設計提供幫助。

三、主要技術指標及參數：

1 、環境溫度： 5℃ ～ 40℃

2 、 模型外形尺寸：長 × 寬 × 高 = 165 0mm×1 2 00mm×1 2 00mm 、

3 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

四、 主要參數及配置：

本模型主要由有機玻璃制成、模型的主要構筑物包括集水井 1 個、進水泵房與空壓機房 1 個、曝氣沉沙池 1 個、初沉池 2 個、推流曝氣池 1 個、污泥回流泵房與污泥泵房 1 個、平流式沉淀池 2 個、出水泵房與電源控制室房 1 個、無閥濾池 1 個、污泥消化池 2 個、脫水機房 1 個、沼氣貯存罐消化池 2 個、消毒池 1 個、按鈕開關 1 批、 、 路燈 1 批、 綠地 1 批、樹木 1 批、門房、 燈光顯示進水 管道 、燈光顯示供氣 管道 、燈光顯示污泥回流 管道 、控制開關 6 個、 道路及各種連接管道 1 批、 帶木臺 支架等組織成。

。
