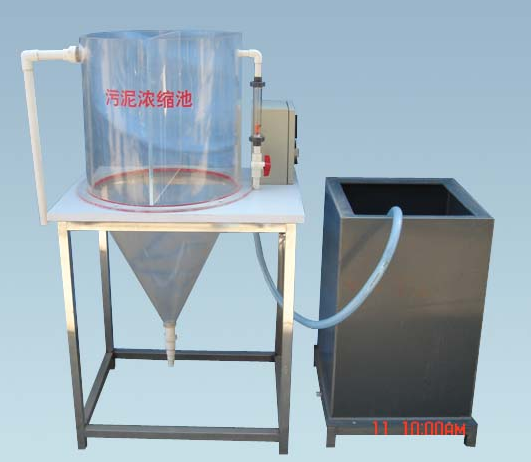

JGTG-287 型濃縮池角錐濃縮池實驗裝置

一、適用范圍：

該池結構簡單，適用于沉淀、濃縮煤礦中煤泥水。結構為池中間設隔板，分成兩部分，一側進煤泥水，另一側溢出澄清水，煤粒及泥渣沉淀在角錐底部，然后沉淀物由排泥管排出。排泥管上最好接上 0.3~0.4MP α 壓力的自來水清水管，其作用是在堵塞時能順利的排放濃縮物。

二、實驗 原理

污泥中所含水分大致分為四類：顆粒間的空隙水，約占污泥水分的 70 ％；毛細水，污泥顆粒間的毛細管水，約占 20 ％；顆粒的吸附水及顆粒內部水，約占 10 ％。

濃縮脫水的對香是顆粒間的空隙水，濃縮是縮小污泥體積的第一道工序，這種方法簡單易行，不需要消耗大量的能量。濃縮的目的在于縮小污泥的體積，減少后續(xù)處理構筑物的容積及運行費用：如進行厭氧消化，則可以縮小消化池的有效容積，減少加熱和保溫的費用；另外，重力濃縮法在水處理和泥處理之間達到了一個“緩沖”的效果。如進行機械脫水，則可以減少混凝劑投加量與脫水設備的數量。由于剩余活性污泥的含水率（ 99 ％以上）很高，一般都應進行濃縮處理。

濃縮的方法主要有三種，即重力濃縮、氣浮濃縮和離心濃縮法。

二、主要技術指標及參數：

1 、環(huán)境溫度： 0.5 ～ 40 ℃

2 、 處理水量： 0.5 ～ 1m3/h 、

3 、 濃縮池尺寸： φ 45 0mm×600mm 、

4 、 裝置外形尺寸： 700mm× 5 00mm×1300mm

5 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 20 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 40 0 × 4 00 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 30 0 × 40 0 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 濃縮池 1 套， 透明有機玻璃材質、壁厚 8 mm ， ? 40 0 × 50 0mm 、

5 、 304 不銹鋼 提升 潛水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 1 2 0 W ；

6 、 流量測量與調節(jié)： 進水 轉子 流量 計 1 只 ：量程 10 0~ 10 00L/h ；

7 、 電源控制系統(tǒng)：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

8 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

9 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
