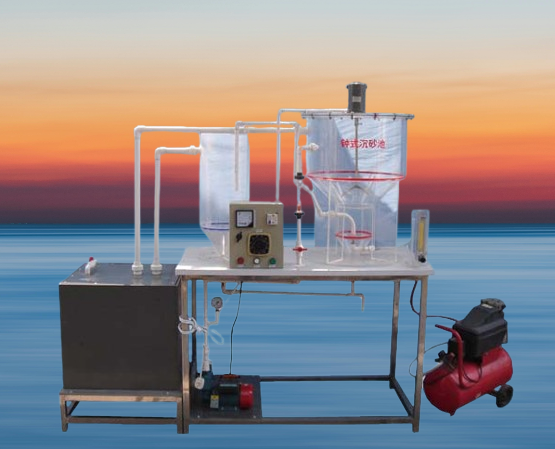

JGTG-302 型鐘式沉砂池實驗裝置
一、實驗?zāi)康模?
該池可稱是高效新穎的“鐘式沉砂池”。它利用葉片調控池內水流流態與流速，以加強砂粒的沉降，而分離有機物令它隨水逸出。
沉砂池除砂效率可達 95 ％（砂粒粒徑≥ 0.297mm ），有機物分離效率約 70 ％。在我國有應用實例。其設備上部一圓形體，同側設有進出水口，下部一小圓形體，當中是錐體，設有葉片轉動，強把進水砂粒向下沉降。小圓聚砂體中央有一根砂粒提升管，用壓縮空氣把砂排出。
通過實驗運轉能達到以下目的：
-
掌握沉砂池的工作原理；
-
加強對內部的結構認識；
3 、了解運轉的工作順序。
二、主要技術指標及參數：
1 、環境溫度： 5 ℃ ～ 40 ℃ 、
2 、 處理流量 12 L/s 、
3 、沉砂 池 ? 35 0 mm× 50 0 mm
4 、 裝置外形尺寸： 8 00mm×5 0 0mm×1500mm
5 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護 、
三、 主要配置：
1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 3 00 × 400 × 45 0mm 、底板上安裝有放空閥，方便將水排凈；
2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 20 0 × 400 × 4 50mm ，底板上安裝有放空閥，方便將水排凈；
3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）、 4 、 鐘式沉砂池 1 套、 透明有機玻璃材質、壁厚 8 mm ， 規格： ? 350 × 70 0mm ；
5 、 防腐蝕 304 不銹鋼 提升 水泵 1 臺、 流量 ： 1 m 3 /h ) 、 揚程： 15 （ m ） 功率 370 W ；
6 、 氣 泵 1 臺、功率 ： 40 W 、 最大 氣 量： 1 6 L/min ，
7 、流量測量與調節：進水 流量計 1 只、 （ LZS-15 、 量程 60 ~ 60 0L/h ）
8 、流量測量與調節： 氣體流量計 1 只 、 （ LZB-10 、 量程 250 ~ 250 0L/h ）
9 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
10 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
11 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
。
