JGTG-23 5 型 MBR 工藝市政污水處理模擬實驗裝置

MBR 工藝市政污水處理模擬裝置 - 產品概述：

為連續運行的實驗裝置，主要采用市政污水處理中的格柵、曝氣沉砂池、豎流式初沉池、膜生物反應器、紫外殺菌裝置等。有機玻璃制作，具有良好的可視性，能清楚地了解 MBR 工藝市政污水處理流程。

二、實驗項目：

1 、了解 MBR 工藝在市政污水處理的原理；

2 、了解膜生物反應器的工作原理；

3 、認識膜生物反應器在在市政污水處理中的應用。

三、技術參數：

1 、設備本體材質：池體由有機玻璃制成；處理水量： 10 ～ 18L/h ；

2 、 BOD 去除率： 95%~99% 、 COD 去除率： 90%~96% 、 SS 去除率： >99% 、 NH3-N 去除率： 75%~83% 、 T-P 去除率： 94%~98% 、 MLSS ： 3000~15000mg/L ；

3 、設備外形尺寸： 1900mm×500mm×1400mm ；

4 、電源 220V ；功率 600W 。

四、裝置配置：

1 、 200L 原水箱（含提升泵 1 臺、軟管 1 套）；

2 、格柵（ 8cm 寬、 3mm 間距格柵網 1 套、機械轉動電機 1 套）；

3 、曝氣沉砂池 1 套， 10L ；

4 、豎流式初沉池 1 套， 20L ；

5 、 30L 中間水箱 1 臺；

6 、 100L 膜生物反應器（自動控制）；

7 、進水泵 1 臺、液體流量計 2 臺、曝氣泵 1 臺、曝氣流量計 1 臺、曝氣管道 1 套、平板膜組件 1 套（ PVDF 平板膜，面積： 0.1m2/ 片，共 10 片），出水蠕動泵 1 臺，出水流量計 1 臺、出水真空表 1 臺等；

8 、混合液回流裝置：回流泵 1 臺、回流管道 1 套；

9 、 30L 有機玻璃清水池；

10 、紫外殺菌裝置 1 套：紫外燈 1 套、有機玻璃柱 1 根、遮光鋁鉑紙 1 套；

11 、電控箱 1 只、漏電保護開關、按鈕開關、連接管道和球閥、帶移動輪子不銹鋼臺架等組成。

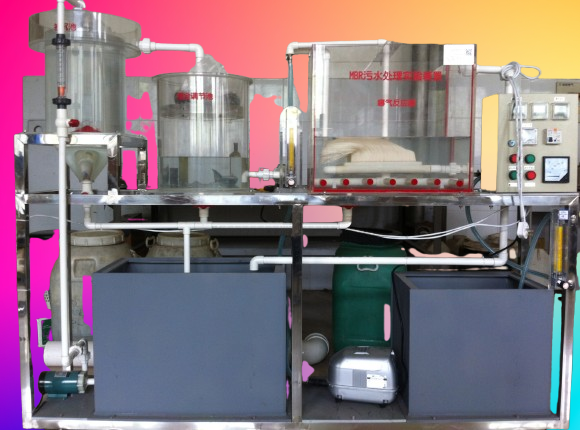

JGTG-23 5 型 自動控制 MBR 工藝市政污水處理模擬實驗裝置 (10 ～ 1 5 Lh 自動控制 )

一、實驗?zāi)康模?

MBR 工藝是將膜分離技術與生物處理技術相結合的一種全新污水處理技術，主要由厭氧及好氧生物處理裝置、膜分離組件、污泥濃縮與回流系統等組成。污水中的絕大部分有機物被微生物所分解，膜分離組件將混合液中直徑大于膜孔徑的微粒和微生物截留下來，從而得到清徹的處理水。

二、主要技術指標及參數：

1 、 處理水量： 10 ～ 1 5 L/h ；

2 、 BOD 去除率： 95%~99% 、

3 、 COD 去除率： 90%~96% 、

4 、 SS 去除率： >99% 、

5 、 NH3-N 去除率： 75%~83% 、

6 、 T-P 去除率： 94%~98% 、

7 、 MLSS ： 3000~15000mg/L ；

8 、 裝置外形 總 尺寸： 28 00mm×450mm×1 60 0mm 。

9 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 120 0W ，安全保護：具有接地保護、漏電保護、過流保護

設備配置：

1 、 格柵池（間距 2mm)1 套、曝氣沉砂池 1 套（容積 1 5 L ）、膜生物反應器（容積 100L ）：透明有機玻璃材質、厚度 10mm ；

2 、 豎流式初沉池 1 套：透明有機玻璃材質、厚度 6 mm ，容積 20L ；

3 、 紫外殺菌裝置 1 套：紫外燈 1 套、有機玻璃柱 1 根、遮光鋁鉑紙 1 套；

4 、 原水箱、中間水箱（ 30L ）和清水箱各 1 個：白色 PP 板、厚度 10mm ，底板上安裝有放空閥，方便將水排凈；

5 、 攪拌電機 1 臺（功率 1 5W 、轉速 90rpm ）、 304 不銹鋼攪拌槳 1 套；

6 、 防腐蝕 提升 磁力 水泵 2 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

7 、 曝氣泵 1 臺、 （ 電源 220V 、 功率 4 0W 、 最大 氣 量： 8 L/min ） 、 含 曝氣管道 1 套、

8 、 平板膜組件 1 套（ PVDF 平板膜，面積： 0.1m2/ 片，共 5 片）；

9 、 出水 隔膜 泵 1 臺，出水流量計 1 只、 （量程 3-30L/H ）

10 、 混合液回流裝置：回流泵 1 臺、回流管道 1 套；

11 、 流量測量與調節：轉子流量計，液體流量 3 個（量程 3-30L/H ），氣體流量 1 個（量程 100~1000L/h ）；

12 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

13 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

14 、 不銹鋼框架實驗臺 （ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
