技術指標

說 明

裝置功能

1、了解流化床反應器的工作原理及結構 。

2、加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應。

主要配置

流化床反應器、 加熱爐、預熱器、 計量泵、風機、氣體轉子 流量計、濕式氣體流量計、 溫控儀表、壓力表、 不銹鋼框架及控制屏。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC 22 0V，功率 4.0 KW，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

技術參數

1 、 流化床反應器：稀、濃相段直徑：Φ20mm、高350mm，擴大段直徑：Φ57mm，長200mm ；熱電偶套管 ，Φ 3mm，內插Φ1mm熱電偶 ，不銹鋼材質。催化劑裝載量：10-50ml。

•  反應器加熱爐：Φ 26 0 ×500mm， 開啟式三段加熱，總功率：3KW， 加熱形式：碳化硅 爐管 +金屬內襯 ，最高使用溫度：600℃。

3、 預熱器： 304 不銹鋼，內徑 Φ10 mm，長度250mm，內有防返混及防溝流裝置 ； 使用溫度：室溫-400℃， 使用壓力 ： 常壓 。

4、氣體轉子流量計量程：0.05-0.5L/min。

5、 風機： 采用空氣旋渦泵；功率：370W；最大風壓：11.76 K Pa；最大風量：48m 3 /h。

6、微型隔膜計量泵；功率：30W；最大流量：3L/h；沖程頻率：120 n /min 。

7、濕式氣體流量計：額定流量：0.5m 3 /h,容積：5L/r，精度：±1%。

8、冷凝器：φ40×400mm；氣液分離器：φ50×150mm。

9、各項操作及壓力、流量的顯示、調節、控制全在控制屏 面板 進行。

10、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。

11、外形尺寸：1600×600×1800mm （長×寬×高）， 外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

氣體 流量

轉子流量計

轉子流量計

手動閥控

液體加入量

計量泵

數字流量顯示儀

沖程 頻率調節

預熱 溫度

K 型熱電偶

數字溫度控制儀

固態調壓模塊

加熱爐溫度

K 型熱電偶

數字溫度控制儀

固態調壓模塊

流化床反應溫度

K 型熱電偶

數字溫度儀表

無

反應壓力

指針式壓力表

壓力表就地顯示

無

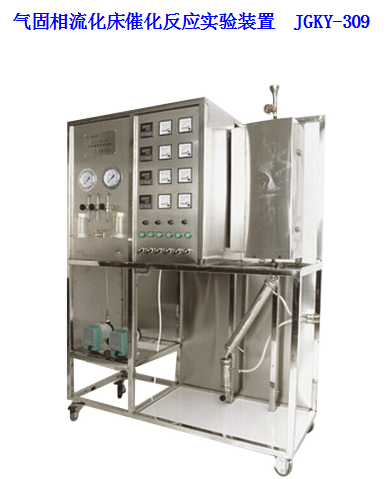

數字型 氣固相流化床催化反應實驗裝置 JGKY-309/II

測控組成

變量

檢測機構

顯示機構

執行機構

氣體 流量

轉子流量計

轉子流量計

手動閥控

液體加入量

計量泵

數字流量顯示儀 ， 精度： 0.5 %FS

沖程 頻率調節

預熱 溫度

K 型熱電偶

數字溫度控制儀 ， 精度： 0.5 %FS

固態調壓模塊

加熱爐溫度

K 型熱電偶

數字溫度控制儀 ， 精度： 0.5 %FS

固態調壓模塊

流化床反應溫度

K 型熱電偶

數字溫度儀表 ， 精度： 0.5 %FS

無

反應壓力

壓力傳感器

數字 壓力 儀表 ， 精度： 0.5 %FS

無

在線分析系統

用戶可選配在線六通閥氣體取樣系統及氣相色譜儀

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度 、流量、壓力 等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
