技術指標

說 明

裝置功能

1、進一步理解多相催化反應有關知識，初步接觸工藝設計思想。

2、掌握氣固相催化反應動力學實驗研究方法及催化劑活性的評比方法。

3、獲得兩種催化劑上變換反應的速率常數 與活化能E。

主要配置

中變反應器 、 低變反應器 、 飽和 預熱器 、 微型液體計量泵、氣體流量計、混合器、 氣體過濾器、冷凝器、氣液分離器 、壓力表、溫控儀表、不銹鋼框架及控制屏等。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC 38 0V，功率 10.0 KW，標準 三 相 四 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：N 2 、CO、水；外配設備： 標準 N 2 鋼瓶（帶減壓閥） 和 標準 CO 鋼瓶（帶減壓閥）。

技術參數

1 、 中變反應器：不銹鋼 材質 ， Φ 25×600mm ，開啟式三段加熱爐功率 3KW ；不銹鋼氣體過濾器 Φ 45 × 2 0 0mm 、不銹鋼冷凝器 Φ 51 × 40 0mm （內盤管） 、不銹鋼氣液分離器 Φ 5 7 × 2 0 0mm ；高效鐵基催化劑。溫控 350 ～ 500℃ 。

2 、 低變反應器：不銹鋼 材質 ， ф 25 ×600mm ，開啟式三段加熱爐功率 3KW ；不銹鋼氣體過濾器 Φ 45 × 2 0 0mm 、不銹鋼冷凝器 Φ 51 × 40 0mm （內盤管） 、不銹鋼氣液分離器 Φ 5 7 × 2 0 0mm ；高效銅基催化劑。溫控 220 ～ 320℃ 。

3 、飽和 預熱器： 304 不銹鋼，內徑 φ 10 mm，長度250mm，內有防返混及防溝流裝置 ； 使用溫度：室溫-400℃， 使用壓力 ， 常壓 。

4、 水計量進料泵；微量計量加料泵：流量 0.01—10ml/min 。

5 、 純凈水罐： 304 不銹鋼，φ 108 × 3 00 mm ，帶防塵蓋。

6 、流量計： 氣體轉子流量計6-60 m L/ min ，觀察、控制進料流量。

7 、壓力儀表: Y- 6 0型 高壓防震 壓力表，0～ 1 . 0 M P a。

8、 溫度傳感器 ： K 型熱電偶 ， 顯示精度 0.1 ℃，插入長度可調整，直徑 Φ 3mm 。

9 、 控溫儀表： 人工智能型儀表，精度FS≤0.2% 。

10 、各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏 面板 進行。

1 1 、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單。

1 2 、外形尺寸： 20 00×550× 20 00mm （長×寬×高 ） ， 外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

氫氣 流量

轉子 流量計

轉子 流量計

手動調節

一氧化碳 流量

轉子 流量計

轉子 流量計

手動調節

水加入量

計量泵

數字流量顯示儀

頻率調節

飽和 預熱器 溫度

K 型熱電偶

數字溫度控制儀

固態調壓模塊

中變反應器加熱溫度

K 型熱電偶

數字溫度控制儀

固態調壓模塊

中變反應器內管溫度

K 型熱電偶

數字溫度儀

無

中變反應器出口物料溫度

K 型熱電偶

數字溫度儀

無

低變反應器加熱溫度

K 型熱電偶

數字溫度控制儀

固態調壓模塊

低 變反應器內管溫度

K 型熱電偶

數字溫度儀

無

低 變反應器出口物料溫度

K 型熱電偶

數字溫度儀

無

反應壓力

指針式壓力表

壓力表就地顯示

無

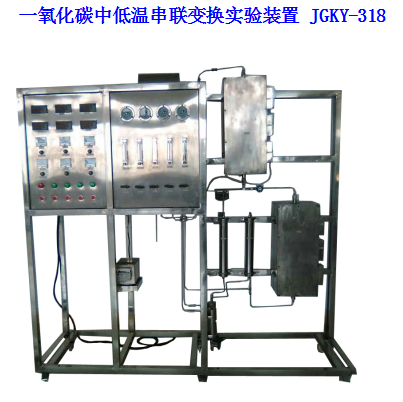

數字型 一氧化碳 中低溫串聯變換實驗裝置 JGKY-318/II

測控組成

變量

檢測機構

顯示機構

執行機構

氫氣 流量

質量 流量計

數字流量顯示儀 ， 精度： 0.5 %FS

手動調節

一氧化碳 流量

質量 流量計

數字流量顯示儀 ， 精度： 0.5 %FS

手動調節

水加入量

計量泵

數字流量顯示儀 ， 精度： 0.5 %FS

頻率調節

飽和 預熱器 溫度

K 型熱電偶

數字溫度控制儀 ， 精度： 0.5 %FS

固態調壓模塊

中變反應器加熱溫度

K 型熱電偶

數字溫度控制儀 ， 精度： 0.5 %FS

固態調壓模塊

中變反應器內管溫度

K 型熱電偶

數字溫度儀 表 ， 精度： 0.5 %FS

無

中變反應器出口物料溫度

K 型熱電偶

數字溫度儀 表 ， 精度： 0.5 %FS

無

低變反應器加熱溫度

K 型熱電偶

數字溫度控制儀 ， 精度： 0.5 %FS

固態調壓模塊

低 變反應器內管溫度

K 型熱電偶

數字溫度儀 表 ， 精度： 0.5 %FS

無

低 變反應器出口物料溫度

K 型熱電偶

數字溫度儀 表 ， 精度： 0.5 %FS

無

反應壓力

壓力傳感器

數字 壓力 儀 表 ， 精度： 0.5 %FS

無

在線分析系統

用戶可選配在線六通閥氣體取樣系統及氣相色譜儀

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度 、流量、壓力 等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
