技術指標

說 明

裝置功能

1、了解噴霧干燥實驗的工作原理。

2、對噴霧干燥進行工藝計算。

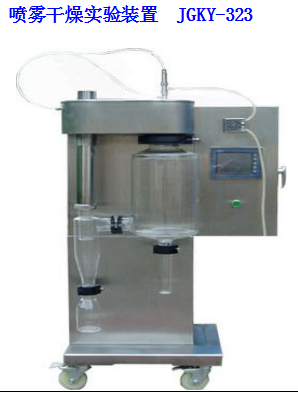

主要配置

干燥塔、噴頭、空氣旋渦泵、空壓機、蠕動泵、電加熱爐、壓力緩沖罐、觸摸屏 、 不銹鋼框架、控制屏。

公用設施

電：電壓AC220V，功率3KW， 標準單相三線制 。每個實驗室需配置1～2個接地點（安全地及信號地）。

氣：空氣來自風機，經加熱器加熱進入干燥器（自帶氣源）。

實驗物料：含水量75 % －8 5% 的漿液。

技術參數

1、液體蠕動泵：0-2000ml/h。

2、處理量：0.2-8 K g/h，漿液5-40%，粉體粒度5-150μm。干燥時間：1.0～1.5S。

3、進風最高溫度：300℃，出口溫度120℃。

4、蒸發水量：1000～1500L/h。

5、 電加熱器功率： 3KW ，單相 220V 。

6、噴霧系統:帶有(0.5--2.5MM)的兩流體噴嘴，射流器(通針):0-20S之間可自動調節。

7、噴霧氣體流量:0-4.2m 3 /h,噴霧壓力2-8Bar。

8、干燥空氣流量:0-5.5 m 3 /min,最大風壓686Pa。

9、干燥塔內腔為高硼硅玻璃材質，防腐耐用。

11、配空氣減壓過濾：過濾空氣中的雜質和空氣壓縮機中的油污。

12、采用數顯可調溫度儀表對進風管流量電加熱管道腔溫度、噴霧干燥塔出口溫度進行檢測變送及顯示。

13、控制屏：風機、泵、加熱、參數設定等各項操作都通過觸摸屏完成，可監測和顯示實驗過程中各單元實驗數據。操作軟件含實驗的動態流程圖，通過對動態流程圖的觀察，可以對實驗設備和實驗原理有更加深刻直觀的理解。

14、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。

1 5、外形尺寸：900×600×1800mm （長×寬×高）， 外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

風機頻率

無

觸摸 顯示 屏

變頻器

漿液進料量

蠕動泵

觸摸 顯示 屏

轉速調節

氣體 溫度

PT100 鉑電阻

觸摸 顯示 屏

無

加熱室溫度

PT100 鉑電阻

觸摸 顯示 屏

固態調壓模塊
