技術指標

說 明

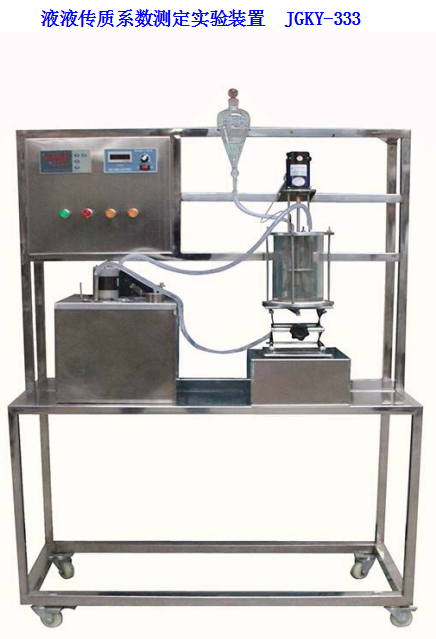

裝置功能

1 、了解實驗設備的結構和特點，掌握用劉易斯池測定液液傳質系數的方法。

2 、 學習流動狀況、物系性質對液液傳質的影響。

3 、測定 Co 、 Cw 對 t 的關系曲線圖。

4 、計算傳質系數 Kw 、 Ko 。

5 、討論攪拌速度與傳質系數的關系。

主要配置

玻璃留易斯池、轉速表、直流電動機、恒溫水浴、分液漏斗、升降臺、攪拌裝置、溫控儀表、不銹鋼框架及儀表柜。

公用設施

電：電壓AC 22 0V，功率 1.5 KW，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料： 水--醋酸--醋酸乙酯

技術參數

1 、運行環(huán)境：溫度 0-40 ℃，相對濕度：≤ 90%RH ，電源：電壓： 220V ；電流： 15A 。

2 、玻璃 劉易斯 池容積： 900ml ， 玻璃留易斯池內徑×高度： 0.1 × 0.12m ； 聚四氟乙烯界面環(huán)，孔徑 3.8cm 2 。
3 、攪拌裝置：轉速 0 ～ 500 轉 / 分 , 。
4 、 恒溫水浴： 0--100 ℃，控溫精度 0.5 ℃；溫度計： Pt100 。
5 、實驗框架及儀表柜為 304 不銹鋼 ， 裝置結構緊湊，外形美觀，流程簡單 ， 操作方便。

6 、正泰電器：接觸器、開關、漏電保護空氣開關。

7 、管路、管件及閥門均為 304 不銹鋼。

8 、外形尺寸： 1000 × 500 × 1700mm （長×寬×高） ，外形為可移動式設計，帶 3 寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執(zhí)行機構

電機 轉數

霍爾開關

轉數顯示儀

調速器

溫度

PT100 鉑電阻

數字溫度儀表

無
