技術指標

說 明

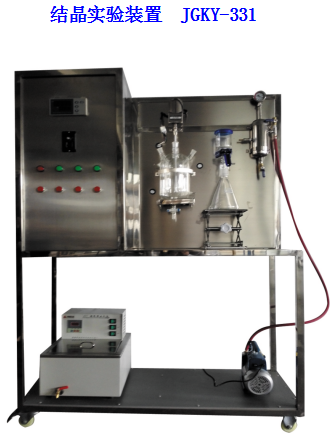

裝置功能

1 、通過冷卻結晶方法，以氯化鉀為結晶介質進行操作得到晶體產品。

2 、通過結晶操作掌握提高結晶產品純度和產率的方法。

主要配置

攪拌電機、恒溫槽、循環泵、溫度傳感器、溫度控制儀、玻璃反應釜、過濾漏斗、緩沖罐、真空泵、接料瓶、不銹鋼支架、控制屏。

公用設施

水：裝置自帶 恒溫 水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC 22 0V，功率 1.5 KW，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料： 氯化鉀 、水

技術參數

1、不銹鋼恒溫槽，溫度范圍常溫-80°C。

2、攪拌電機，功率40W，攪拌速度0-300r/min，攪拌器為聚四氟材質。

3、 PT 100溫度傳感器，宇電AI501溫度控制儀。

4、 超級恒溫槽：功率 1.0KW ，常溫 -80 ℃ 。

5、緩沖罐：304不銹鋼材質，容積5L。

6、優質玻璃夾套 結晶 反應釜容積1L。

7、1000ml玻璃抽濾器

8、 真空泵： 旋片式真空泵 抽氣速率: ≥2L/s,轉速: 2800r/min,功率: 370 W 。

9、正泰電器：接觸器、開關、漏電保護空氣開關。

10、框架為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。

11、外形尺寸：1200×550×1800mm （長×寬×高） ，可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

電機 轉數

霍爾開關

轉數顯示儀

調速器

恒溫水浴加熱 溫度

PT100 鉑電阻

數字溫度控制儀

固態調壓模塊

結晶 釜內溫度

PT100 鉑電阻

數字溫度儀 表

無
