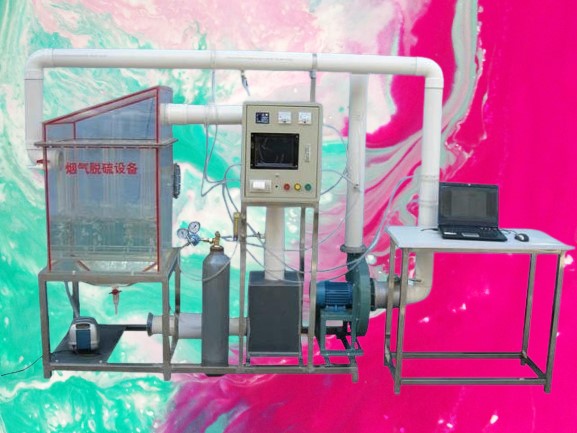

透明有機玻璃煙氣脫硫?qū)嶒?yàn)裝置 JGTG-588-II 數據采集 煙氣脫硫設備



一、原理，特點：

目前現有的煙氣脫硫系統主要是以濕法洗滌為主，本實驗設備為二氧化硫填料吸收塔，采用鈉鹽系列吸收液，備有氣體、液體加熱裝置，可在一定程度上模擬熱態煙氣 SO2 凈化。填料塔為連續接觸式氣液傳質設備，廣泛應用于化工、石油化工、石油等行業中。在填料塔內，二氧化硫氣體由填料間的空隙流過，鈉鹽系吸收液在填料表面形成液膜并沿填料間的空隙下流，鈉鹽系吸收收液在潤濕的填料表面進行傳質反應，從而達到去除氣相中二氧化硫的目的。

二、主要參數：

1 、環境溫度 5-40C

2 、 處理風量 100~300m 3 /h 、

3 、 設備壓降 2000~3000Pa 、

4 、 脫硫效率 90% 以上 、

5 、 凈化裝置尺寸：長 650mm× 寬 650mm× 高 900mm 、 、

6 、 裝置外形尺寸：長 2400mm 寬 600mm 高 1900mm 、

7 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 2 0 00W ；安全保護：具有接地保護、漏電保護、過流保護；
8 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路； 、

三、主要配置：

1 、 在線 進 、出 氣體 濃度檢測系統 各 1 套 （ 瑞士 進口 SO2 傳感器） 2 只 ： 4-20MA 輸出、測量范圍 0-2000PPM, 分辨率 1PPM 、測量范圍 0-2000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套： 316L 不銹鋼殼體，遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：

6 、 煙氣脫硫 氣體吸收凈化裝置 1 套：透明有機玻璃材質、厚度 10 mm ， 含包括 噴射管 9 根 、
7 、 人工監測進出口 2 組、測壓環 2 組，透明測壓軟管 1 批；
8 、 SO2 氣體與鋼瓶 1 套（ 10 升）、氣體流量計 1 個、 不銹鋼雙表頭氣體減壓閥 1 只、
9 、 . 液體 S0 2 緩沖箱 1 只 、 白色 PP 板、厚度 10mm ，

10 、 氣泵 1 臺、 功率 ： 40 W 、 最大 氣 量： 8 L/min ；

11 、 離心通風機 1 臺： ( 電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ) 、、
12 、 變頻器 1 套：控制風機轉矩調節風量大?。?
13 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
1 4 、 ? 110 連接管路及控制球閥
1 5 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。

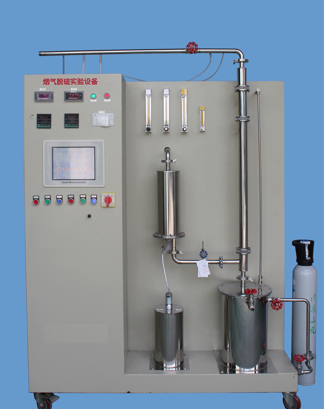

JGTG-587-I 煙氣脫硫設備 全套不銹鋼）

一、原理，特點：

目前現有的煙氣脫硫系統主要是以濕法洗滌為主，本實驗設備為二氧化硫填料吸收塔，采用鈉鹽系列吸收液，備有氣體、液體加熱裝置，可在一定程度上模擬熱態煙氣 SO2 凈化。填料塔為連續接觸式氣液傳質設備，廣泛應用于化工、石油化工、石油等行業中。在填料塔內，二氧化硫氣體由填料間的空隙流過，鈉鹽系吸收液在填料表面形成液膜并沿填料間的空隙下流，鈉鹽系吸收收液在潤濕的填料表面進行傳質反應，從而達到去除氣相中二氧化硫的目的。

二、主要參數：

1 、環境溫度 5-40C

2 、 304 不銹鋼填料吸收塔 ? 8 0mm 、 H=1000mm ，

3 、 ? 5-8mm 瓷環填料、

4 、入口氣體溫度常溫到 80 ℃ 、

5 、處理風量 10m3/h 、

6 、設備壓降 1500~2500Pa 、

7 、脫硫效率 90% 以上、

8 、裝置外形尺寸：長 1400mm× 寬 450mm× 高 1650mm 、

9 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 2 0 00W ；安全保護：具有接地保護、漏電保護、過流保護；
10 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三、主要配置：

1 、 在線 進 、出 SO 2 氣體 濃度檢測系統 各 1 套 （ 瑞士 進口 SO2 傳感器） 2 只 ： 4-20MA 輸出、測量范圍 0-2000PPM, 分辨率 1PPM 、測量范圍 0-2000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套： 316L 不銹鋼殼體，遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：

6 、脫硫吸收塔 1 套、 304 不銹鋼 材質 、 厚度 1.5 mm ， ? 8 0mm 、 H=1000mm 、 含包括附件： 瓷環填料 、除霧器、噴頭、

7 、 貯液罐 1 套、 304 不銹鋼 材質 、 厚度 1 .5 mm 、

8 、加藥槽 1 個、 304 不銹鋼 材質 、 厚度 1 .5 mm 、

9 、 防腐蝕 加藥泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

1 0 、加藥流量計 1 個、 （ 1 ～ 1 0L/ h ）

1 1 、氣泵 1 臺、 功率 ： 20 W 、 最大 氣 量： 8 L/min 、

1 2 、防腐蝕水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

1 3 、轉子流量計 1 個、 （ LZ B - 10 、 量程 : 16 ～ 160 L/ h ） 、

14 、 加 熱器 1 套、 304 不銹鋼材質； 功率 ： 1 5 00W 、 溫度傳感器 1 批、

15 、吸收液加熱裝置 1 套、 304 不銹鋼 材質 、 厚度 1 .5 mm 、

16 、溫控器 2 只、

17 、 人工監測進出口 2 組、測壓環 2 組，透明測壓軟管 1 批；

18 、 SO2 氣體與鋼瓶 1 套（ 10 升）、氣體流量計 1 個、 不銹鋼雙表頭氣體減壓閥 1 只、
19 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、

20 、 ? 2 0 、 25 連接管路及控制球閥
21 、 大型儀表控制柜 1 套、 （萬向輪及禁錮腳 ） 長 1400mm× 寬 450mm× 高 1650mm

。
