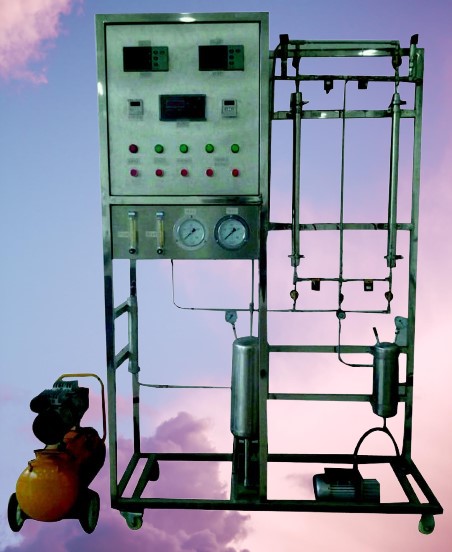

活性碳變壓吸附實驗臺 JGTG-58 2 活性碳變壓吸附實驗裝置

一、裝置功能

1 、理解吸附理論、掌握所學理論知識，并與實踐相結合。

2 、掌握吸附中變壓吸附的應用，了解變壓吸附設備，并學會設備的操作。

3 、掌握變壓吸附中壓力的變化、閥門切換時間變化與吸附量的關系。

二、技術參數

1 、吸附塔：管徑 ? 38mm ，管長 750mm ， 304 不銹鋼材質，兩端快裝卡套連接方便填裝吸附劑。

2 、無油空壓機：功率 550W ，排氣量 36L/min ，額定排氣壓力 0. 4- 0.8MPa 。

3 、真空泵：旋片式真空泵 抽速 : ≥ 2L/s, 轉速 : 2800r/min ，功率 : 370w 。

4 、氣體轉子流量計： 16-160ml/h 和 25-250ml/h ，根據產氣量選配。

5 、吸附劑： PSA-5A 型富氧分子篩。氧分析儀。

6 、工作壓力： -0.1- 0.6MPa ，溫度計： 0-100℃ 。

7 、電器：接觸器、開關、漏電保護空氣開關。

8 、塔體、管路、管件及閥門均為 304 不銹鋼。

9 、各項操作及壓力、溫度、流量的顯示、調節、控制全在控制屏面板進行。

10 、框架為 304 不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。

11 、外形尺寸： 1200 × 500 × 1800mm （長 × 寬 × 高）， 外形為可移動式設計，

三、主要配置

1 、吸附塔 1 套、 管徑 Φ 38mm ，管長 750mm 、 304 不銹鋼材質，兩端快裝卡套方便填裝吸附劑。含 吸附劑 1 套、

2 、空壓機 1 臺、 功率 550W ，排氣量 36L/min ，額定排氣壓力 0. 4- 0.8MPa 。

3 、真空泵 1 臺、 旋片式真空泵 抽速 : ≥ 2L/s, 轉速 : 2800r/min ，功率 : 370w 。

4 、壓力表 2 套、

5 、 氣體 流量計 2 只、 （ 60 ～ 60 0L/ h ） 、

6 、測氧儀 1 臺、

7 、 電控箱 1 只、

8 、漏電保護開關 ( 德力西品牌） 、

9 、按鈕開關、

1 0 、閥門批、

1 1 、 304 不銹鋼管路 及控制球閥 、規格： 2 0
1 2 、 不銹鋼框架實驗臺（ 3 0 mm × 3 0 mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成

。
