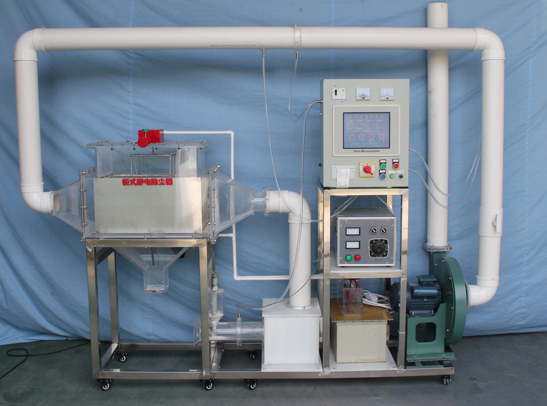

實驗裝置JGTG-501-II 數據采集板式靜電除塵器實驗裝置

一、原理、用途及特點：

電除塵器的除塵原理是使含塵氣體的粉塵微粒，在高壓靜電場中荷電，荷電塵粒在電場的作用下，趨向集塵極，帶負電荷的塵粒與集塵極接觸后粘附于集塵極表面上，為數很少帶電荷塵粒沉積在截面很小的放電極上。然后借助于振打裝置使集塵極抖動，將塵粒振脫而落到除塵器的集灰斗內，達到收塵目的。板式電除塵器模型具有較高的除塵效率，適于教學使用，易于操作，方便演示。其特點：該除塵器氣流均布；殼體結構、振打消灰簡單；處理煙塵顆粒范圍廣；對煙塵的含塵濃度適應性好；壓力損失??；能耗低；耐高溫及腐蝕；捕集效率高；容易自動化控制；運行費用低；維護管理方便。

二、主要技術參數及指標：

1 、電場電壓： 0 ～ 30KV 、

2 、處理氣量： 50-200m 3 /h

3 、電暈極有效驅進速度： 100mm/s 、

4 、通道數： 3 個、

5 、斷面氣流速度： 1.0m/s

6 、入口氣體的含塵濃度： <30g/m 3

7 、除塵效率： 95 ％、

8 、壓力降： <200Pa 、

9 、裝置外形尺寸：長 2200mm 寬 500mm 高 1700mm 、

10 、 機械振打頻率 50 次 / 分鐘；
11 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 1 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
1 2 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三、主要配置：

1 、 在線 進 、出 粉塵濃度檢測系統（日本進口傳感器） 2 套： 4-20MA 輸出、測量范圍 0-2000PPM, 分辨率 1PPM 、測量范圍 0-2000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套： 316L 不銹鋼殼體，遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：
6 、 靜電除塵器 1 套：透明有機玻璃材質、厚度 10mm ，振打裝置 1 套：含振 動 電機 1 套、
7 、 高壓靜電電源 1 套： 含變壓器 1 臺、 能顯示電壓和電流，紋波小、儲能低和高穩定度、高可靠性，負載端短路時電源具有自動斷電復位輸出電壓清零功能，能更好的保護人生安全和增加設備使用壽命；
8 、 集塵極電暈極 1 套： Z 形芒刺；
9 、 氣塵靜態混合器 1 套：采用 箱 式靜態混合器；
10 、 人工監測進出口 2 組、測壓點 2 組、透明測壓軟管 1 批；
11 、 有機玻璃粉塵自動加料裝置 1 套、有機玻璃卸除灰塵裝置 1 套；
12 、 離心通風機 1 臺： ( 電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ) 、
13 、 變頻器 1 套：控制風機轉矩調節風量大??；
1 4 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
1 5 、 ? 110 連接管路及控制球閥
1 6 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成

。
