數據采集SO2吸收實驗裝置

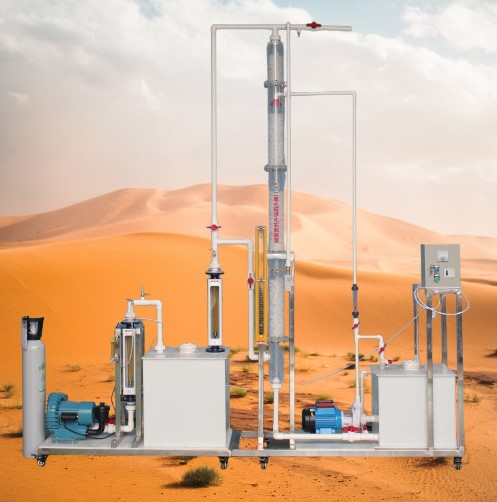

JGTG-573-II 數據采集 SO 2 吸收實驗裝置

一、實驗裝置的工作原理：

含有 SO 2 的氣體可通過吸收凈化。由于 SO 2 在水中溶解度不高，常采用化學吸收方法。本系統采用填料吸收塔，用 5% 的 NaOH 或 Na 2 CO 3 溶液吸收 SO 2 。 通過測定填料吸收塔進出口氣體中 SO 2 的含量，即可近似計算出吸收塔的平均凈化效率，進而了解吸收效果。通過測出填料塔進出口氣體的全壓，即可計算出填料塔的壓降；通過對比清水吸收和堿液吸收 SO 2 ，可實驗測出體積吸收系數并認識到物理吸收和化學吸收的差異。

二、主要技術參數及指標：

1 、環境溫度： 5 ℃ ～ 40 ℃ ；

2 、動力裝置布置為正壓式；

3 、填料塔約 ? 100mm×2000mm ；

4 、 SO 2 進氣濃度： 0.01~0.5% ；

5 、空塔氣速： 0.5~1.2m/s ；

6 、壓力損失： 500Pa/m ；

7 、液氣比： 1~10L/m 3 ；

8 、噴淋密度： 6~8m 3 /(m 2 ·h) ；

9 、霧沫夾帶：小于 7% ；

10 、處理氣量約： 2.5~25m 3 /h ；

11 、吸收效率約： 80% ；

12 、填料： Φ25mm 空心多面球；

13 、 PE 塑料氣體混合緩沖灌： 600mm×500mm600mm ；

1 4 、整體外形尺寸： 1900mm×500mm×2200mm 。

15 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
16 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三、主要配置：

1 、 在線 進 、出 氣體 濃度檢測系統 各 1 套 （ 瑞士 進口 SO2 傳感器） 2 只 ： 4-20MA 輸出、測量范圍 0-2000PPM, 分辨率 1PPM 、測量范圍 0-2000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套： 316L 不銹鋼殼體，遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：

6 、 二段填料塔 1 套：透明有機玻璃材質、厚度 6 mm 、 含 除霧器、 空心多面球填料若干
7 、 SO2 氣體與鋼瓶 1 套（ 10 升）、氣體流量計 1 個、 不銹鋼雙表頭氣體減壓閥 1 只、
8 、 . 貯液箱 1 只：白色 PP 板、厚度 10mm ，

9 、 耐酸耐堿水泵 1 臺、 流量 ： 0.5 m3/h 、 揚程： 5 （ m ） 功率 750 W ； 含 液體噴淋分配裝置 1 套；

10 、流量測量與調節： 液體 流量計 1 只、 （ LZS- 1 5 、 量程 : 100 ～ 100 0L/ h ） 、

11 、 氣體混合罐 1 套； 白色 PP 板、厚度 10mm ，
12 、 風機 1 臺： ( 電壓： 220V 、 功率 0 . 75 Kw 、轉速 2 2 00r/min ) 、
13 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
1 4 、 ? 32 連接管路及控制球閥
1 5 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。

JGTG-573-I SO 2 吸收實驗裝置

一、實驗裝置的工作原理：

含有 SO 2 的氣體可通過吸收凈化。由于 SO 2 在水中溶解度不高，常采用化學吸收方法。本系統采用填料吸收塔，用 5% 的 NaOH 或 Na 2 CO 3 溶液吸收 SO 2 。

通過測定填料吸收塔進出口氣體中 SO 2 的含量，即可近似計算出吸收塔的平均凈化效率，進而了解吸收效果。通過測出填料塔進出口氣體的全壓，即可計算出填料塔的壓降；通過對比清水吸收和堿液吸收 SO 2 ，可實驗測出體積吸收系數并認識到物理吸收和化學吸收的差異。

二、主要技術參數及指標：

1 、環境溫度： 5 ℃ ～ 40 ℃ ；

2 、動力裝置布置為正壓式；

3 、填料塔約 ? 100mm×2000mm ；

4 、 SO 2 進氣濃度： 0.01~0.5% ；

5 、空塔氣速： 0.5~1.2m/s ；

6 、壓力損失： 500Pa/m ；

7 、液氣比： 1~10L/m 3 ；

8 、噴淋密度： 6~8m 3 /(m 2 ·h) ；

9 、霧沫夾帶：小于 7% ；

10 、處理氣量約： 2.5~25m 3 /h ；

11 、吸收效率約： 80% ；

12 、填料： Φ25mm 空心多面球；

13 、 PE 塑料氣體混合緩沖灌： 600mm×500mm600mm ；

1 4 、整體外形尺寸： 1900mm×500mm×2200mm 。

15 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
16 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三、主要配置 ：

1 、 二段填料塔 1 套：透明有機玻璃材質、厚度 6 mm 、 含 除霧器、 空心多面球填料若干
2 、 U 形壓力計 1 個、人工監測進出口 2 組、測壓環 2 組，透明測壓軟管 1 批；
3 、 SO2 氣體與鋼瓶 1 套（ 10 升）、氣體流量計 1 個、 不銹鋼雙表頭氣體減壓閥 1 只、
4 、 . 貯液箱 1 只：白色 PP 板、厚度 10mm ，

5 、 耐酸耐堿水泵 1 臺、 流量 ： 0.5 m3/h 、 揚程： 5 （ m ） 功率 750 W ； 含 液體噴淋分配裝置 1 套；

6 、流量測量與調節： 液體 流量計 1 只、 （ LZS- 1 5 、 量程 : 100 ～ 100 0L/ h ） 、

7 、 氣體混合罐 1 套；白色 PP 板、厚度 10mm ，
8 、 風機 1 臺： ( 電壓： 220V 、 功率 0.75Kw 、轉速 2200r/min ) 、
9 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
10 、 ? 32 連接管路及控制球閥
11 、 不銹鋼框架實驗臺（ 38mm×38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。

。
