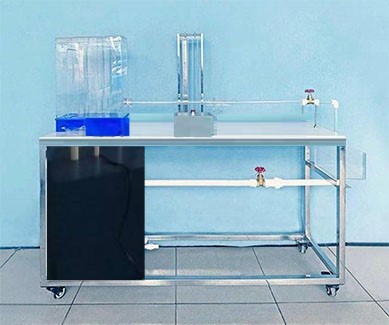

自循環文丘里實驗儀 JGKY -T166 型 節流裝置測試實驗儀裝置

一 . 實驗?zāi)康?
1. 定量測量實驗——率定流量計的流量系數 ，定性分析 與雷諾數 Re 的相關性。
2. 定性分析實驗——文丘里流量計結構與布置。多孔均壓環構造。
3. 設計性實驗——文丘里流量計最大允許過流量的理論分析與實驗。
4. 可供實驗分析文氏流量計的局部真空度，以分析研究文氏空化管產生的水力條件與構造條件及其他多項定性，定量實驗。
二 . 技術指標
1. 工作環境：常溫、常壓，相對濕度：≤ 90 ％ RH 。
2. 工作電源：電壓 AC220V±10% 、 50Hz ，單相三線制，功率≤ 300w 。
3. 裝置外形尺寸： 1650×450×1280mm 。
三 . 主要配置及參數
1. 有機玻璃透明文丘里實驗管道，文丘里管測點采用均壓環均壓設計，透明，內部結構清晰可見。
2. 恒壓水箱：透明有機玻璃精制，尺寸： 350×180×450mm ，容積約為 30L ，配有溢流板，穩壓孔板 , 有穩壓溢流口。
3. 文丘里管： φ20×3mm, 有機玻璃管，總長 1200mm 。
4. 測壓板： 4 根，規格， Ф10*540mm ，有機玻璃管，帶滑尺與校準鏡面，測量精度 ±0.5mm 。
5. 回水箱： 160×250×160mm ，可配合秒表、量筒測量流量。
6. 低噪音循環防腐水泵： 220~240V/50HZ,80W ，最高揚程： 3.8m ，輸出流量： 5000L/h ，輸送流體最高溫度為 35 ℃ 。
7. 水箱： 10mm 厚 PP 板，尺寸： 400×390×450mm ，容積約為 70L 。
8. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、帶燈自鎖按鈕開關、線槽等組成，控制箱面板采用鋁質凹字技術制作。
9.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）

。
