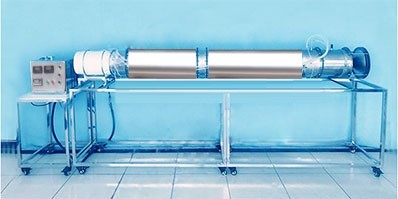

軸流式風機性能實驗裝置 JGKY -T008 型 軸流式風機性能實驗臺

一 . 實驗?zāi)康?
1. 學會通風機主要工作參數，風量 Q ，風壓 P ，軸功率 N ，轉速 n （從而計算效率 η ）的實驗測定方法。
2. 通過試驗得出軸流式風機的特性曲線（包括 P — Q 曲線、 Pst — Q 曲線， N — Q 曲線和 η — Q 曲線）。
3. 熟悉軸流風機性能測試實驗臺的操作方法，實驗臺的組成和數據處理，熟悉軸流式風機風室實驗裝置的結構。
4. 學習風管類型測風機性能試驗方法。
二 . 技術指標
1. 裝置工作環境：常溫、常壓。
2. 工作電源：電壓 AC380V±10% 、 50Hz ，三相五線制、功率≤ 1200w ；安全保護：具有接地保護、漏電保護、過流保護。
3. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
4.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
5. 裝置外形尺寸： 3400×500×1550mm 。
三 . 主要配置及參數
1. 測試風洞：整體采用 304 不銹鋼材質，斷面直徑 320mm 。
2. 調節手輪和錐形流量調節裝置： 304 不銹鋼材質、尺寸 φ360mm*200mm 。
3. 整流柵板： 304 不銹鋼材質， φ320mm*119mm 。
4.L 型畢托管 1 個： 304 不銹鋼材質，系數 0.999~0.998 。
5. Dwyer 紅油斜管微壓計 2 個： -10~600pa ，含紅油 1 瓶，雙色管 1 條。

6. 8 路巡檢儀 1 只：供電電源 220V 、 60*80 橫表、萬能輸入（含 4-20mA ）。
7. 風壓變送器 2 個： DC24V 供電、量程 0~500PA 、輸出 4~20MA 。
8. 溫度傳感器 1 個：度號 PT100 、測量范圍 -200~420 ℃ 。
9. 軸流式風機 1 臺：電壓 380V 、功率 0.37KW 、轉速 2800r/min 、風量 3000m3/h 、全壓 230pa 、噪音 68dB(A) 。
10. 變頻器 1 個：電壓 380V ，功率 750W ，精度： 0.01HZ ，控制風機轉矩調節風量大小。
11. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；電壓表、開關電源；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成。

。
