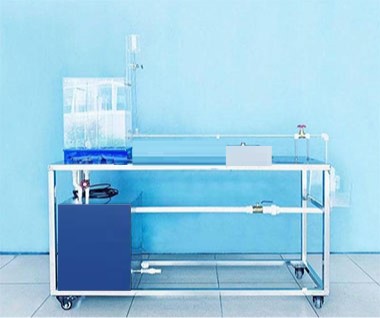

自循環雷諾實驗裝置 JGKY -T016 型 自循環雷諾實驗儀

一 . 實驗?zāi)康?
1. 用于測定臨界雷諾數，可做定性分析實驗——觀測層流與紊流的流態變化過程，再現雷諾數實驗的全過程。
2. 圓管層流和紊流的沿程損失與流量之間的定量關系。
3. 可做定量分析實驗——測定上臨界與下臨界雷諾數，結果符合： Re 下臨界 =2000 — 2300 。
4. 可做設計性實驗——結合量綱分析法進行實驗研究，用管道實驗測定明渠下臨界廣義雷諾數。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 實驗所用的流體 -- 水為自循環設計，水壓穩定波動小，精確度： ±5 。
3. 工作電源：電壓 AC220V 、 50HZ ，單相三線制，功率≤ 200w 。
4.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
5. 裝置外形尺寸： 1650mm×450mm×1600mm 。
三 . 主要配置及參數
1. 恒壓水箱：透明有機玻璃精制，配有溢流板，穩壓孔板 , 有穩壓溢流口，流量可調，三道穩水裝置。
2. 雷諾實驗等徑管道：有機玻璃管，規格 φ20×3mm ，總長 900mm 。
3. 示蹤劑盒：透明有機玻璃管、壁厚 5mm 、 φ70*75 ，帶上蓋。
4. 回水箱： 250×160×130mm ，可配合秒表、量筒測量流量。
5. 蓄水箱： 10mm 厚 PP 板，尺寸： 400×390×450mm ，容積約 70L 。
6.304 不銹鋼有色水管路， 304 不銹鋼微調閥，循環水管路 PVC 管。
7. 實驗用有色指示液：能延時消色，環保，可循環。
8. 低噪音循環防腐水泵：電壓 220V 、功率 45W 、揚程 2.7 米、流量 2500L/h 。
9. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；正泰電器：帶燈自鎖按鈕開關等組成

。
