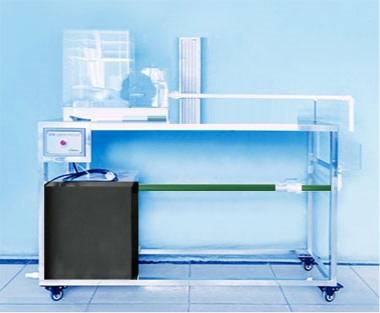

自循環畢托管測速實驗裝置 JGKY -T049 型 自循環畢托管測速實驗臺

一 . 實驗目的
1. 定量測量實驗——能開展實驗普朗特畢托管測量點流速的技術，率定或校正畢托管的修正系數。
2. 定性分析實驗——管嘴淹沒射流過流斷面流速分布。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 工作電源：電壓 AC220V±10% 、 50Hz ，單相三線制，功率≤ 300w 。
3.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
4. 裝置外形尺寸： 1650mm×450mm×1360mm 。
三 . 主要配置及參數
1. 恒壓水箱：透明有機玻璃精制，尺寸： 550×180×450mm ，配有溢流板，穩壓孔板 , 有穩壓溢流口，流量可調，三道穩水裝置。
2. 實驗等徑管道：規格 φ20×3mm ，有機玻璃管，總長 1200mm 。
3. 回水箱： 250×160×130mm ，可配合秒表、量筒測量流量。
4. 蓄水箱： 10mm 厚白色 PP 板，尺寸 400×390×450mm 。
5. 畢托管：流量系數 0.999 ，適用范圍 20-200cm/s ，實驗流速范圍 l00-200cm/s ，其支架可使畢托管沿垂向任意升降和沿軸向移動。
6. 低噪音循環防腐水泵：電壓 220V 、功率 45W 、揚程 2.7 米、流量 2500L/h 。
7. 測壓裝置：測壓板背板材質 304 不銹鋼板、壁厚 0.8mm 、讀數精度 1mm ；測壓管 4 根：透明有機玻璃管，規格 Φ10*1.5mm 。
8. 循環水管路 PVC 管，可通過截止閥調節流量。
9. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、帶燈自鎖按鈕開關、線槽等組成，控制箱面板采用鋁質凹字技術制作

。
