JGPS-2 管道安裝及控制實訓裝置

一、概述

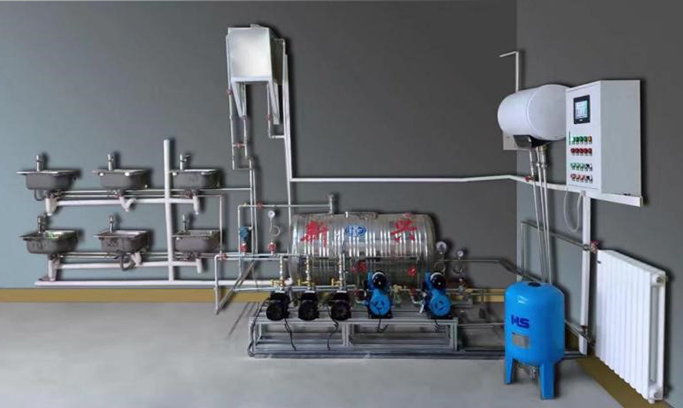

管道安裝及控制實訓設備,管道安裝及控制實訓裝置,給排水對象結合實際環境進行設計，主要給排水設備安裝在鋼架底座上、具備開放式的特點，由生活給水系統、熱水給水系統、排水系統和控制系統四個部分組成。

二、功能特性：

1 、不銹鋼水盤，冷、熱兩用水龍頭，模擬兩層建筑， 6 個住戶用水終端

2 、水池：不銹鋼制作，一路輸入四路輸出，向各系統提供恒定水源，設置有浮球開關和排氣孔，保證水池水位。

3 、三相水泵：兩臺，為恒壓供水系統提供動力

4 、單相水泵：三臺，分別為供熱 / 暖系統、氣壓供水系統和水泵水箱聯合供水系統提供動力

5 、壓力變送器：檢測恒壓供水系統水管內當前壓力值，可檢測 0 ～ 400KPa 壓力

6 、膜盒壓力表：檢測恒壓供水系統水管內當前壓力值，可檢測 0 ～ 400KPa 壓力

7 、高位水箱：水泵水箱聯供水系統蓄水裝置，水泵水箱聯合供水實訓時向用戶終端提供水源，內設高、低水位開關實現水泵的自動啟停

8 、氣壓水罐：氣壓供水系統蓄水裝置，氣壓供水系統實訓時向用戶終端提供壓力水源

9 、高低壓力開關：檢測氣壓供水系統管道當前壓力，為水泵啟停提供信號

10 、壓力表：檢測氣壓供水系統管道當前壓力，可檢測 0-1MPa 壓力

11 、熱水器：為供熱 / 暖系統提供熱源，內置溫度檢測和控制電路

12 、散熱片：將熱水中的熱量傳遞到室內空氣

三、設備組成及特點

1 、生活給水系統：主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用不銹鋼管進行設計，可進行不銹鋼管的切割、安裝和通水試驗操作，通過控制系統可實現生活給水系統的變頻恒壓供水功能，實現單泵變頻控制或雙泵切換控制等功能；通過脈沖式水表可以完成用水量的計量。

2 、熱水給水系統：主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用 PPR 管進行設計，可進行 PPR 管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。

4 、排水系統：排水管路主要采用 PVC 管進行設計，可進行 PVC 管的切割、粘接、安裝和通水試驗操作。

5 、給排水自動控制系統：

序號	控名稱	規格	數量
1.	電腦桌		1 張
2.	電氣控制實訓箱		1 臺
3.	變頻器模塊	V20 三相 0.75KW	1 塊
4.	PLC 模塊	西門子 S7-200 SMART SR40	1 塊
5.	模擬量模塊	EM AM03	1 塊
6.	觸摸屏模塊	7 寸 MCGS7026	1 塊
7.	脈沖水表	0.01 立方米 / 脈沖	1 塊
8.	壓力變送器	量程 0-200KPa	1 塊
9.	低壓電氣	小繼電器、交流接觸器、熱過載繼電器	1 套
10.	組態軟件	配套組態軟件及給排水系統組態監控程序，通過計算機對給排水系統進行在線監視與控制進水、	1 套
11	給排水系統工程仿真教學軟件	見附件	1 套
12	西門子 PLC 仿真實訓軟件	見附件	1 套

四、主要技術性能

1 ．工作電源：三相四線制 AC380V±10% 50Hz ；

2 ．給排水模型外形尺寸： 120cm×120cm×220cm ( 長 × 寬 × 高 ) ；

給排水模擬房間外形尺寸： 300cm×150cm×190cm( 長 × 寬 × 高 ) ；

給排水主控柜外形尺寸： 80 cm×60 cm×170cm( 長 × 寬 × 高 )

3 ．給排水模型材料：不銹鋼；

4 ．整機功耗： <4.5KVA ；

5 ．裝置底部安裝有帶剎車腳輪，方便裝置的移動和固定；

6 ．安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。

五、實踐項目

給排水及自動化實驗內容

1. 給排水系統的認識

2. 級排水系統的常用器件和系統組成

3. 配件和器件的安裝

4. 管道試壓與通水試驗

5. 供水系統原理及工作流程

6. 變頻恒壓供水系統操作實踐

7. 氣壓供水系統原理及工作流程

8. 氣壓供水系統操作實踐

9. 水泵水箱聯合供水系統原理及工作流程

10. 水泵水箱聯合供水系統操作實踐

11. 供熱 / 暖系統工作原理及工作流程

12. 供熱 / 暖系統操作實踐

13. 電氣設計、安裝與接線

14. 變頻控制程序設計與調試

15. 抄表計費程序設計

16. 噴淋滅火控制程序設計

17. 給排水監控程序設計

18. 組態監控系統設計

19. 掌握其處理工藝流程

20. 學會相關儀器的使用

給排水系統工程仿真教學軟件

一、產品概述

本產品依據中華人民共和國勞動和勞動安全行業標準（ LD/T81.1-2006 ）《職業技能實訓和鑒定設備通用技術規范》、城鄉建設部、教育部相關專業教學大綱，為緩解我國土建施工類專業傳統實驗實訓教學環節的不足、提高學生的職業技能水平而研制。內容包含建筑給水工程和建筑排水工程兩個子系統，每個實訓子系統含有若干項典型的實訓步驟，以及教學資源、工程圖紙、技術規范、安全交底、技術交底、項目進程和施工準備等實訓模塊。



。
