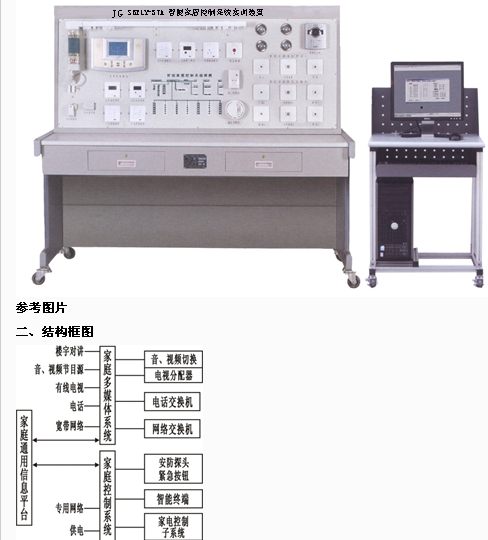

JGZLY-37A智能家居控制系統實訓裝置
一、系統概述
該系統提供了一個智能家居控制和管理平臺，學生可以在實驗設備上自己動手實現系統的布線、設備安裝、系統調試等功能。系統的組成部件多為模塊化設計，因而學生可根據系統的功能接口模塊自主地構建家居系統的控制回路。
系統特點
實訓系統構建方便靈活
部件模塊化設計，可延伸出不同的控制回路
四、技術參數
實訓臺工作電源： AC220V ± 10% 50Hz
工作環境：環境溫度 -20 ℃～ +45℃ 相對濕度＜ 85%
外形尺寸： 1668mm × 805mm × 1484mm
安全保護：具有漏電自動保護裝置
五、實訓項目
基本實訓單元
模塊的聯動控制實訓
燈光場景控制實訓
無線遙控家電實訓
APP操作控制家電實訓
家電定時控制實訓
六、基本配置
控制屏（鐵質雙層亞光密紋噴塑結構）
交流電源：單相 220V 50Hz ，帶有過流保護裝置。
實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，分別用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
系統控制主板
技術參數：
1、智能網關（局域網）
家庭智能設備控制中心；
隨時隨地智能操作無線接入設備；
可根據實際需求自定義場景，實現多種設備聯動；
無線接入，低功耗，迎合新一代綠色設計理念；
DC 5V 1A AC/DC適配器
≤ 3W
500m（可視條件下）
1個 10/100M 自適應以太網 WAN 口
WiFi(局域網 )
SPI FLASH 16MB
DDR2 32MB
2、網關攝像機
ZigBee無線智能技術；
支持移動偵測報警，時刻關注家庭安全；
高清光學鏡頭，拍攝畫面穩定；
具有紅外夜視功能；
本地存儲安全，免費；
支持雙向分時語音；
720P高清畫質；
圖像壓縮比例高，遠程攝像清晰；
可實現客戶端錄像、回放功能；
支持用戶分享，允許多用戶同時訪問；
AC/DC適配器供電 DC 5V/1A
Max.3W
水平 360 °，前后＞ 180 °（手動）
紅外夜視 5 米內
最大支持 Micro SD 32G
180°
Wi-Fi
PC+ABS，黑、白、藍、白色 Plus
3、零火線單路開關
智能控制單路燈具或電器設備開啟、關閉；
支持本地、遠程控制實時查看設備當前工作狀態；
采用國家標準尺寸設計，方便替換普通墻面開關；
定時功能 / 智能設備聯動 / 場景設定；
100-240VAC， 50/60Hz
≤ 0.5W
2000W
1400W
PC，白色
UL94 V-0
4、零火線兩路開關
智能控制二路燈具或電器設備開啟、關閉；
支持本地、遠程控制實時查看設備當前工作狀態；
采用國家標準尺寸設計，方便替換普通墻面開關；
定時功能 / 智能設備聯動 / 場景設定；
100-240VAC， 50/60Hz
≤ 0.5W
2000W
1400W
PC，白色
UL94 V-0
5、半角度紅外轉發器
取代紅外遙控器，智能控制電器設備；
具有學習和記憶多臺紅外設備的功能；
上千條紅外數據存儲數據空間，適用性更強；
實現各類紅外遙控器設備本地、遠程控制；
擁有強大云端紅外碼庫，可以基本匹配市場上所有暢銷紅外遙控設備；
DC 3V
5m-8m
紅外控制角度 90°
PC+ABS，白色
UL94 V-2
6、墻面插座
智能控制電器設備通斷電；
支持遠程查看、控制；
定時功能 / 智能設備聯動 / 場景設定；
110～ 240VAC 50/60HZ
10A
≤ 0.5W
7、窗簾電機
智能控制窗簾打開，關閉，暫停；
支持遠程查看、控制；
定時功能 / 智能設備聯動 / 場景設定；
220VAC
75W
安全載重 100kg
20cm/s
鋁合金 +PC ，白色
UL94 V-0
8、六路場景開關
實現開關類設備遠程控制功能；
實現設備間綁定、場景聯動，一鍵掌握；
可自定義不同模式實現場景變換；
外觀設計簡單大方，操作方便；
內置天線
DC 3V
＜ 3 μ A
2節 CR2450 ，紐扣電池
2.405~2.480GHz
100m（視具體環境情況）
PC+ABS，珍珠白
UL94 V-2
墻面式、 86 暗盒、便攜式
9、可視密碼指紋鎖
指紋把手，精準識別，更人性化；
可視門鈴，安全可見，夜視無憂；
遠程控制，可疑人物拍照，逗留檢測；
六層防護；
超低功耗；
聯動智能家居；
DC 6V
8節 AA 4 節使用， 4 節備用
＜ 80 μ A
zigbee、 wifi
9V疊層電池、 USB TYPE C
指紋、密碼、 NFC 、 app 、鑰匙
720P
10、紅外入侵探測器
探測到移動物體，及時報警；
與其他設備聯動，多重設防；
無線傳輸方式報警，反應迅速；
抗干擾能力強，誤報率低；
探測范圍可自由調節；
DC 3V
探頭前方 6 米的扇形區域
2.4~3米
兩次事件
90°
＜ 20 μ A
PC，白色
UL94 V-2
11、門窗磁探測器
可本地、遠程監控門窗當前狀態；
門窗非法打開將第一時間發送報警信息；
可通過場景設置，實現設備之間的聯動；
無線傳輸方式報警，抗干擾能力強；
低功耗，節能環保；
嵌入式設計，體積小巧，更好隱藏；
DC 3V
≤ 4 μ A
1.2μ A at 開門、 4 μ A at 關門
20mm
CR2*1
門窗式
PC，白色
UL94 V-2
12、可燃?xì)庑孤┨綔y器
用于監測可燃?xì)庑孤?
智能實現及時發出報警信息；
可聯動相關智能設備，及時處理；
運行可靠、性能穩定、誤報率低；
抗干擾能力強，自動調節靈敏度；
100-240V AC,50/60Hz
＜ 5W
＜ 3W
＞ 80dB( 一米處 )
9%LEL±1%
天然氣、液化氣
催化劑接觸燃燒式傳感器
2.405~2.480GHz
300m（視具體環境情況）
98*45mm
PC，白色
UL94 V-0
側壁式
13、煙霧火警探測器
用于監測煙霧；
具有防拆報警功能；
抗干擾能力強，誤報率低；
可實時探測并發出報警信息；
DC 3V
＜ 25 μ A
CR2*1
<80mA
>70dB， 3m
聯網輸出 / 聲光顯示
PC，白色
UL94 V-2
14、二氧化碳監測器
時刻監測室內二氧化碳濃度；
可與物聯其他智能產品設置自定義場景模式；
外殼選用高抗沖擊材料，堅固、耐用；
＜ 13W
＜ 8W
400~2000 ppm±3%
1200 ppm（默認值）
二氧化碳
非色散紅外（ NDIR ）
2.405~2.480GHz
100m（視具體環境情況）
PC，白色
UL94 V-0
吸頂式
15、溫濕度監測器
自動監測當前溫濕度；
可聯動相關智能設備，對當前環境及時采取措施；
無需布線，安裝方便；
低功耗，節能環保；
內置天線
DC 3V
＜ 2 μ A
＜ 10mA
1節 CR2
2.405~2.480GHz
100m（視具體環境情況）
PC，白色
UL94 V-2
（ -10 ℃ ~0 ℃ / ± 1 ℃）（ 0 ℃ ~+60 ℃ / ± 0.5 ℃）（ 60 ℃ ~70 ℃ / ± 1 ℃）
5%~95%RH/±4.5
底座固定
16、光照監測器
時刻監測室內環境光強；
可聯動相關智能設備，智能切換場景；
外觀時尚精巧；
DC 3V
＜ 2 μ A
＜ 2mA
1節 CR2
2.405~2.480GHz
100m（視具體環境情況）
PC，白色
UL94 V-2
1-65535 Lx
± 7%
底座固定
。
