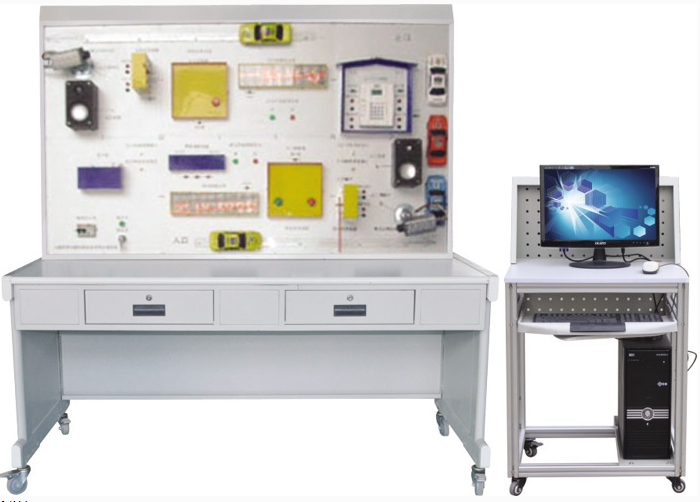

JG-TCC型停車場收費管理系統實訓裝置

二、設備參數

1、系統實訓功能概述：

能進行各種停車場計費管理系統操作演示、出入口控制器的設置、仿真模型車輛的仿真出入控制、攝像機圖像對比、控制閘道及地磁感應系統的工作原理、用戶的月租卡設置，停車場計費管理軟件的使用方法、線路的設計與連接、實驗和實訓，并可于一卡通及小區系列中的其他設備聯網進行各種綜合實訓。

2 、永久用戶車輛進入停車場時，讀感器自動檢測到車輛進入，并判斷所持卡的合法性。如合法，道閘開啟，車輛駛?cè)胪＼噲觯?數字錄像機抓拍下該車輛的照片，并存儲在電腦里，控制器記錄下該車輛進入的時間，聯機時傳入電腦。

3 、臨時用戶車輛進入停車場時，從出票機中領取臨時卡，讀感器自動檢測到車輛進入，并判斷所持卡的合法性。如合法，道閘開啟，車輛駛?cè)胪＼噲?，?shù)字錄像機抓拍下該車輛的照片，并存儲在電腦里，控制器記錄下該車輛進入的時間，聯機時傳入電腦。

4 、永久用戶車輛離開停車場時，讀感器自動檢測到車輛離開，并判斷所持卡的合法性。如合法，道閘開啟，車輛離開停車場， 數字錄像機錄下該車輛的照片，并存儲在電腦里，控制器記錄下該車輛離開的時間，聯機時傳入電腦。

5 、臨時用戶車輛離開停車場時，控制器能自動檢測到臨時卡，提示司機必須交費，臨時車必須將臨時卡交還保安，并需交一定的費用。經保安確認后方能離開。車輛駛出停車場時，數字錄像機錄下該車輛的照片，并存儲在數字錄像機中，控制器記錄下該車輛離開的時間，聯機時傳入數字錄像機。

6 、為了有效防止不法分子偷停車卡后再入停車場偷車的情況發生，采用圖像捕捉卡將入口處攝取的車輛圖像存入計算機硬盤，當車輛出場時，采用圖像捕捉卡將出口處攝取的車輛圖像存入計算機，計算機自動調出入場時車輛圖像及出場時的圖像，經人工識別，確認同一卡號，同一車輛時放行；異者報警。

7 、系統具有車輛圖像捕捉功能，停車場除對臨時外來車輛及固定月租卡車輛管理以外，同時也可絕對保證停放車輛的安全，并有效地防止車輛丟失。

三、系統技術指標

1. 工作電壓：單相三線 220V ± 5% 50Hz

2. 整機容量： <300W

3. 外型尺寸： 150 × 880 × 120cm 3

4. 安全保護：具有漏電自動保護裝置

四、可以做的實訓項目

1. 停車場管理過程的實訓

2. 出入口控制設備安裝操作與連接實訓

3. 車輛檢測器設備安裝操作連接實訓

4. 攝像機的安裝調試操作與線路的連接

5. 仿真攝像機圖像比對操作

6. 系統接線操作與連接

7. 收費系統的管理與操作實訓

8. 卡片的管理與操作實訓

9. 系統調試操作

10. 進出入口的設置與線路原來的實訓

11. 線路故障的判斷與處理

12. 系統與車庫管理系統的擴展實訓

四、主要配置表：

序號	名稱	數量
1	收費亭	1 套
2	讀卡器	2 套
3	高清攝像機	2 套
4	進出口車位顯示屏	2 套
5	進出口閘機	1 套
6	控制器	1 只
7	網絡制器	1 套
8	模擬汽車	1 套
9	語音音箱	1 套
10	地感線圈	1 套
11	管理軟件	1 套



。
