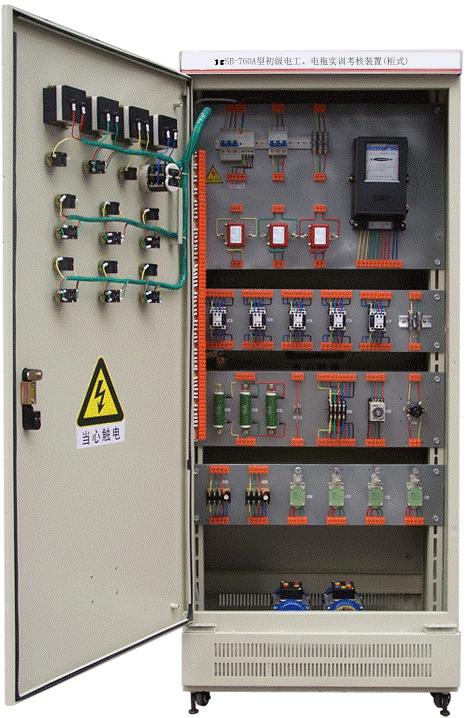

JGSB -760A型初級電工、電拖實訓考核裝置

● 結構及電器配置：
該裝置按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等，以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等，為了延長電器使用壽命，各電器的接點都與接線端子相連，再由接線端子與被控制電氣連接。
● 主要技術參數：
1、輸入電源：電壓AC380V±5%，電流5A 2、外形尺寸：700×500×1700cm 3、設備重量：230Kg
初級電工、電拖實訓考核
●實驗操作項目
1、單相起動停止控制電路
2、異步電動機點動控制電路
3、異步電動機兩地控制電路
4、異步電動機聯鎖正反轉控制電路
5、雙重聯鎖正反轉控制電路
6、自動順序起動控制
7、手動順序起動控制
8、異步電動機星、三角控制電路
9、異步電動機能耗控制電
10、異步電動機反接制動控制電路
11、自動往返控制電路
12、正反轉點動、起動控制電路
13、帶有點動的自動往返控制電路
14、異步電動機自鎖控制電路
15、異步電動機單向點動、起動控制電路
16、電阻降壓起動控制電路
17、C620-1型車床控制電路
18、電動葫蘆電氣控制電路
19、白熾燈控制電路
2 0、日光燈控制電路
21、觸摸開關控制白熾燈電路
22、聲控開關控制樓梯白熾燈電路
23、人體感應開關控制樓梯白熾燈電路
24、單相電度表直接安裝電路
25、單相電度表間接安裝電路
26、三相電度表直接安裝電路
27、三相電度表間接安裝電路
28、電壓表、電流表安裝電路
29、一臺電流互感器用于單相回路的接線電路
30、三臺電流互感器接成星形接線電路
31、三臺電流互感器接成三角形接線電路
32、Y3150型滾齒機控制電路
33、單相電動機控制電路
34、電流互感器與電流表配用接線電路
35、兩臺電流互感器差接接線電路
36、萬能轉換開關和電壓表測量三相電壓接線電路
…………………自由設計項目
電機配置：2臺三相異步電動機（180W）

初級電工、電拖實訓考核裝置每臺配置清單（柜式）
