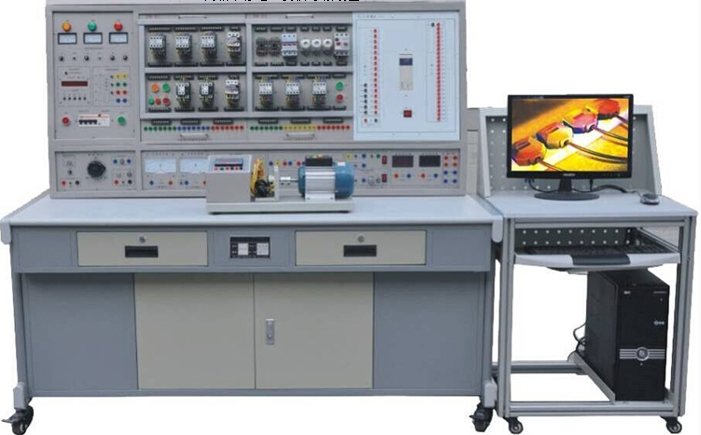

JGWX-01Y高級維修電工實訓考核裝置

一、概述：

高級維修電工實訓考核裝置 是根據勞動和社會保障部頒發的 “ 工人等級標準 ” 和 “ 職業技能鑒定 ” 的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的 PLC 可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，它能滿足技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想教學設備。

二、裝置特點：

1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；

2.操作臺只需三相四線的交流電源，即可投入使用；

3.技能培訓用的控制線路和經特殊設計的小電機 , 可模擬工廠中各類電氣拖動系統 , 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；

4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；

5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；

6.通過走線槽進行走線，進行工藝布線訓練。

7.具有多媒體智能型實驗管理器：故障設置、故障排除、參數設定、遠程起動、到時切斷電源、自動評分等功能。含通訊電纜。

三、技術性能：

1.輸入電壓：三相四線（或三相五線）～ 380V±10% 50Hz

2.工作環境：溫度 -10 ～＋ 40 ℃ 相對濕度＜ 85% （ 25 ℃） 海拔＜ 4000m

3.裝置容量：＜ 1.5KVA

4.重 量： 100Kg

5.外形尺寸： 2080×70×1630mm3

6.漏電保護動作電流： ≤30mA ；漏電保護動作時間： ≤0.1s 。

四、裝置的基本配置及功能：

（一） DW02 電源控制箱

主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。

（二）主控功能板配備資源

1、主控功能板
(1) 三相四線電源輸入，經漏電保護器后，經過總開關 , 由接觸器通過起、停按鈕進行操作； (2) 設有 450V 指針式交流電壓表三只，指示電源輸入的三相電壓；

(3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數 , 為學生實驗技能的考核提供一個統一的標準。 7 、教師臺選配圖像采集裝置，學生在自己的教學設備上可以看到老師的真實的操作步驟，也可以調整觀察角度，改變了傳統的受人數限制、受角度限制的教學方式。

2、交、直流電源
(1) 勵磁電源：直流 220V/0.5A ，具有短路保護。
(2) 電樞電源：直流 0 ～ 220V/2A 連續可調電源一路，具有短路保護。
(3) 直流穩壓電源： ±12V/0.5A 兩路，＋ 5V/0.5A 一路，具有短路軟截止自動恢復保護功
(4) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加 220V ，也可以加 380V 交流電源，合上開關后，變壓器副邊即可輸出 36V 、 110V 、 20V 、 20V 、 12V 、 6.3V 的交流電壓；②、設有單相調壓器一組，可得到交流 0 ～ 250V 可調電壓；③、控制屏設有單相三極 220V 電源插座及三相四極 380V 電源插座。
3 、交、直流儀表
(1) 交流電壓表： 0 ～ 500V 帶鏡面交流電壓表一只，精度 1.0 級。
(2) 交流電壓表： 0 ～ 5A 帶鏡面交流電流表一只，精度 1.0 級，具有超量程報警、指示、切斷總電源等功能。
(3) 功率、功率因數表：由微電腦、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度 1.0 級，電壓、電流量程分別為 450V 、 5A ，測量功率因數時還能自動判斷負載性質（感性顯示 “L” ，容性顯示 “C” ，純電阻不顯示），可儲存 15 組數據，供隨時查閱。
(4) 直流電壓表：直流數字電壓表 1 只，測量范圍 0 ～ 300V ，三位半數顯，輸入阻抗為 10MΩ ，精度 0.5 級。
(5) 直流電流表：直流數字電流表 1 只，測量范圍為 0 ～ 5A ，三位半數顯，精度 0.5 級，具有超量程報警、指示、切斷總電源等功能。
4 、智能型故障設置與大屏幕液晶答題器：

操作單元：

操作單元電路板（與顯示屏一體）、鍵盤。

操作單元采用多重保護設計；雙電源直流 12V 輸入； 128X64LCD 顯示； 8 路開關量報警輸入，最多 48 路繼電器控制；操作單元可以不聯網進行脫機考核；可以自動評分；有報警時顯示屏提示。

主要有以下操作功能：

（ 1 ）學生入口：學生解除故障時使用，可以查詢考核剩余時間。

（ 2 ）教師入口：設置故障、 . 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。

教師入口需要登錄密碼。

（ 3 ）分?jǐn)?shù)查詢：查詢學生的當前得分情況。

（ 4 ）學號查詢：查詢教師通過計算機設置的學號。

（ 5 ）設備號查詢：查詢本機設備地址，每個操作單元有唯一的設備地址。

（ 6 ）考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。

（三）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。

五、實訓項目

1.三相異步電動機直接啟動控制電路

2.三相異步電動機點動控制電路

3.三相異步電動機自鎖控制電路

4.三相異步電動機按鈕聯鎖正反轉控制電路

5.三相異步電動機接觸器聯鎖正反轉控制電路

6.三相異步電動機雙重聯鎖正反轉控制電路

7.三相異步電動機工作臺自動往返控制電路

8.兩臺三相異步電動機順序啟動、順序停轉控制電路

9.三相異步電動機的兩地控制電路

10.接觸器控制的 Y- △控制

11.時間繼電器控制的 Y- △控制

12.三相異步電動機單向啟動反接制動控制電路

13.三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路

14.三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路

15.三相異步電動機正反轉啟動能耗制動控制電路

20. 三相異步電動機正反轉能耗制動控制線路

21. 三相異步電動機正反轉啟動反接制動控制線路

22. C620型車床電氣控制線路

23. 電動葫蘆電氣控制

24. Y3150滾齒機控制電路

25.插座和一個開關控制一盞燈（白熾燈、熒光燈 + 二極漏電開關）

26.兩個雙聯開關控制一盞燈（白熾燈、熒光燈 + 二極漏電開關）

27.三個開關控制一盞燈（白熾燈、熒光燈 + 二極漏電開關）

28.日光燈線路的接線

29.聲控開關控制白熾燈電路的接線

30.觸摸延時開關控制白熾燈電路的接線

31.人體感應開關控制白熾燈電路的接線

32. PLC控制自動洗衣機

33.PLC控制的三相異步電動機正反轉控制

34.PLC控制的三相異步電動機 Y- △啟動控制

35.PLC控制的三相異步電動機降壓啟動控制

36.PLC控制的三相異步電動機能耗制動控制

37.變頻器功能參數設置與操作

38.變頻器報警與保護功能

39.多段速度選擇變頻調速

40.外部端子點動控制

41.控制電機正反轉運動控制

42.控制電機運行時間操作

43.瞬間停電變頻器參數設定

44.外部電壓變頻調速

45.外部電流變頻調速

46.三相異步電動機的變頻開環調速

47. PLC控制變頻器調速

六、 JGWX-01Y 高級維修電工實訓考核裝置總體配置表一

序號	名稱	單位	數量	備注
1	維修電工實訓考核臺	臺	1	外形尺寸： 2080mm × 700mm × 1650mm ； 材 料：鋼木結構；符合國家相關環保要求； 輸入電壓： AC 380 V ± 10% 50 Hz 三相五線； 容 量：＜ 1.5 kVA ； 實 驗 屏：用于掛置實訓單元掛板 具體配置詳見 表二、維修電工實訓考核臺架詳細說明表
2	電氣控制實訓單元掛箱及電機	塊	1	DW-05	電工技能實訓組件（五）
		塊	1	DW-06	維修電工實訓組件（一）
		塊	1	DW-07	維修電工實訓組件（二）
		塊	1	DW-08	維修電工實訓組件（三）
		塊	1	DW-09	維修電工實訓組件（四）
		塊	1	DW-11	儀表照明實訓考核組件（二）
				SBDJ02	三相鼠籠電動機 AC220V （ Y ）
				SBDJ03	三相鼠籠電動機 AC380V （ Y/ △,帶速度繼電器）
3	變頻器實訓掛箱	套	1	三菱 FR-S720 0.4KW 變頻器，帶有 RS485 通訊接口及 BOP 操作面板。
4	PLC主機掛箱	套	1	配三菱 FX1N-40mR 主機，集成數字量 I/O ， RS-422 通訊口， SC-09 通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。
6	電機導軌及光碼盤測速系統	1	套	含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌 1 幅，道軌平整度好，無應力變形，同心度好
7	SC-09通訊編程電纜	1	根	用于 PLC 主機與 PC 機通訊
8	工控組態軟件	1	套
9	PLC仿真實訓軟件			（ 1 ）通過 PLASH 虛擬環境實時顯示 PLC 的運行狀態 （ 2 ） PLC 編程訓練、 PLC 程序編寫測試等功能 （ 3 ）實現 PLC 運行模擬，對錯誤程序進行檢查
10	維修電工 勞動技能鑒定軟件	套	1	3D建模形象直觀，可滿足學生對電氣元件結構、作用、安裝、接線、電路分析的多媒體教學和熟悉電氣控制線路的虛擬接線實訓及應知考核測試功能。
11	電工連線	套	1	20根：長 1000mm 黃 6 條、綠 6 條、紅 6 條、黑 2 條； 10根：長 600mm 黃 2 條、綠 2 條、紅 2 條、藍 2 條、黑 2 條。
12	常用工具	套	1	一字螺絲刀 1 把；十字螺絲刀 1 把；剝線鉗 1 把；指針式萬用表 1 個；斜口鉗 1 把。
13	實驗說明書	套	1	指導學生實訓
14	電腦小推車	套	1	糾錯 鋼鋁結構，裝有 4 只萬向輪

表二、維修電工實訓考核臺架詳細說明表

序號	名稱	單位	數量	備注
1	維修電工實訓考核臺架	套	1	鋼木結構；尺寸： 1600mm × 300mm × 850mm ； 用于掛置實訓單元掛箱等。
2	數字式直流電壓表	個	1	量程 0 ～ 300 V ；三位半數顯示
3	數字式直流電流表	個	1	量程 0 ～ 5A ；三位半數字顯示
4	指針式交流電壓表	個	1	0～ 500V 帶鏡面交流電壓表一只，精度 1.0 級。
5	指針式交流電流表	個	1	0～ 5A 帶鏡面交流電流表一只，精度 1.0 級，具有超量程報警、指示、切斷總電源等功能。
6	功率、功率因數表	個	1	由微電腦、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度 1.0 級，電壓、電流量程分別為 450V 、 5A ，測量功率因數時還能自動判斷負載性質（感性顯示“ L ”，容性顯示“ C ”，純電阻不顯示），可儲存 15 組數據，供隨時查閱。
7	固定交流電源	套	1	（輸入） 380 V/220V （輸出） 110 V 、 36 V 、 20 V （兩組）、 12 V 、 6.3 V ；（具有過流保護報警切斷電源，智能化誤操作記錄功能）
8	可調交流電源輸出	組	1	0～ 220V 連續可調；（具有過流保護報警切斷電源，智能化誤操作記錄功能）
9	直流穩壓電源輸出	組	1	1、可調同步電樞電源 0 ～ 40V 可調 2 A （ 1 組）； 2、 +12 V/1.5A 1 組； -12V/1.5 A 1 組； +5 V/1.5A 1 組；
10	電樞電壓輸出電源	組	1	0～ 220/2A ；具有過流保護報警切斷電源，智能化誤操作記錄功能）；
11	勵磁電源輸出	組	1	220 V/0.5 A（具有過流保護報警切斷電源，智能化誤操作記錄功能）。
12	整流二極管	只	4	2N5408
13	智能型故障設置與大屏幕液晶答題器	套	1	故障自動設置、故障排除考核、參數設定自動評分等功能。含通訊電纜。
14	誤操作記錄裝置	套	1	自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數 , 為學生實訓技能的考核提供一個統一的標準。
15	安全保護	組	1	漏電保護動作電流≤ 30 mA 、緊急停電保護按鈕開關、各組電源具有過流切斷各自電源保護，單片機自動控制工作電流限流功能。
16	交流電源輸出插孔	組	1	380V電源：插座式一組、接插式一組（三相五線） 220V電源：三插式一組、接插式一組



。
