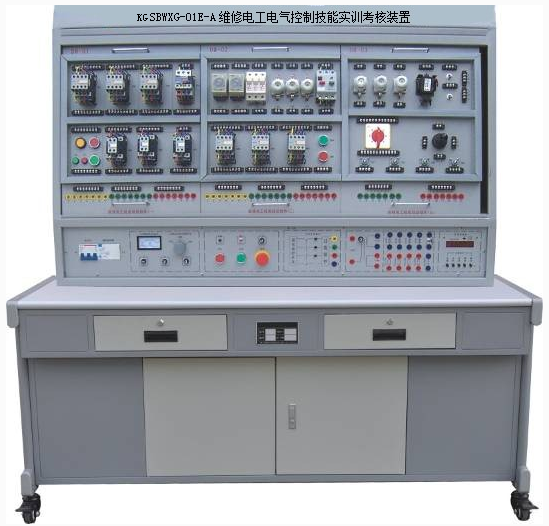

JGWXG-01E-A 維修電工電氣控制實訓考核裝置

維修電工電氣控制實訓考核裝置是按照勞動和社會保障部頒發的 " 工人等級標準 " 和 " 職業技能鑒定 " 規范的要求而設計的，它適用于《初級維修電工》和《中級維修電工》教材列出的電氣控制線路進行實際操作，有利于提高學生的實際操作技能。該實訓裝置不僅可供學生進行實際操作，而且也是初級、中級維修電工技能考核的理想設備。

一、維修電工電氣控制實訓考核裝置特點

1. 電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性

2. 操作臺只需三相四線的交流電源即可投入使用

3. 技能培訓用的控制線路和經特殊設計的小電機，可模擬工廠中各類的電氣拖動系統，并可滿足維修電工的安裝、調試、故障分析及排故的要求

4. 裝置設有電壓型和電流性漏電保護器，確保操作者的人生安全

5. 所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件

6. 裝置的設計為雙組型，控制屏提供兩組獨立電源，互不干擾，可供兩個學生同時進行實訓操作

二、技術性能

1. 輸入電源：三相四線（或三相五線）～ 380V±10% 50Hz

2. 工作環境：溫度 -10℃ ～ +40℃ 相對濕度＜ 85%(25℃) 海拔＜ 4000m

3. 裝置容量：＜ 1.5kVA

4. 重 量： 100kg

5. 參考外形尺寸： 1605mm×805mm×1630mm

6. 漏電保護動作電流： ≤30mA ；漏電保護動作時間： ≤0.1s

三、實訓裝置的基本配置及功能

實訓臺設有兩組電源，通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護。

1. 交流電源

實訓臺提供線電壓 380V 和相電壓 220V 兩種電源，還設有多個單、三相電源插座。

2. 整流二極管

提供整流二極管 1N5408 四個，用于能耗制動電路。

3. 各種規格的電阻

提供 75Ω/75W 功率電阻三個，用于降壓啟動電路。

提供 10Ω/25W 功率電阻一個，用于能耗制動電路。

4. 低壓交流電源

提供變壓器 1 只，輸入 380V ，輸出 110V 及 36V 兩組電源，用于能耗制動電路。

5. 實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右各設有一個抽屜。

四、實訓項目

1. 三相異步電動機直接啟動控制電路

2. 三相異步電動機點動控制電路

3. 三相異步電動機自鎖控制電路

4. 三相異步電動機按鈕聯鎖正反轉控制電路

5. 三相異步電動機接觸器聯鎖正反轉控制電路

6. 三相異步電動機雙重聯鎖正反轉控制電路

7. 三相異步電動機工作臺自動往返控制電路

8. 兩臺三相異步電動機順序啟動、順序停轉控制電路

9. 三相異步電動機的兩地控制電路

10. 接觸器控制的 Y-Δ 控制

11. 時間繼電器控制的 Y-Δ 控制

12. 三相異步電動機單向啟動反接制動控制電路

13. 三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路

14. 三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路

15. 三相異步電動機正反轉啟動能耗制動控制電路

16. 單相籠型電動機電容啟動控制電路

17. 雙速交流異步電動機手動變速控制電路

18. 雙速交流異步電動機自動變速控制電路

19. 斷電延時直流能耗制動的 Y-△ 啟動控制電路

20. 通電延時帶直流能耗制動的 Y-△ 啟動控制電路

21. 三相異步電動機雙重聯鎖正反轉能耗制動控制電路

22. 三相異步電動機雙重聯鎖正反轉啟動反接制動控制電路

23.C620 車床電氣控制線路

24. 電動葫蘆電氣控制線路

25.Y3150 滾齒機控制電路

五、實訓模塊

序號	實訓模塊名稱	數量	備注
1	維修電工實訓考核組件（一）	1 件	提供電容器 2 只、交流電磁閥 1 只、交流接觸器 1 只、熱繼電器 3 只
2	維修電工實訓考核組件（二）	1 件	提供空氣開關 1 只、 3P 熔斷器 2 只、交流接觸器 3 只
3	維修電工實訓考核組件（三）	1 件	提供通電延時時間繼電器 2 只、斷電延時時間繼電器 1 只、行程開關 4 只、各種顏色的按鈕 6 只
4	維修電工實訓考核組件（四）	1 件	提供交流接觸器 4 只
5	三相鼠籠異步電動機	1 臺	交流 380V/ △
6	三相鼠籠異步電動機	1 臺	交流 380V/Y （帶速度繼電器）
7	三相雙速異步電動機	1 臺	交流 380V/YY/ △

。
