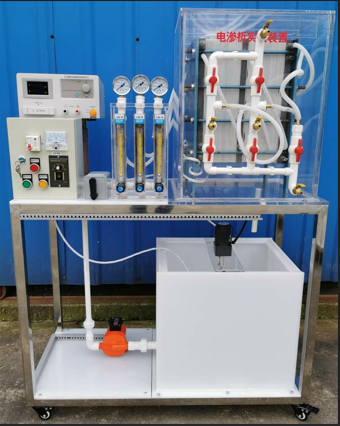

電滲析實驗臺設備 JGTG-134 型電滲析實驗裝置

一、實驗?zāi)康模?

電滲析是近期發展起來的膜分離技術，它廣泛應用于水處理各個行業，即可用于苦咸水淡化和工業生產用水的處理，又可用于冶金、化工、食品、醫藥等行業的廢液回收利用。

在電滲析運行過程中，由于離子在溶液中和在交換膜中的遷移率不等，導致電滲析在高電流密度下出現極化現象，使溶液中的 pH 發生變化、交換膜上生成水垢，造成產水能力下降和額外的能量損失。因此，在電滲析運行前必須測定出它的極限電流密度，確保電滲析極限電流密度的方法很多，常用的方法是電壓——電流法。本實驗就是采用的這種方法。

通過實驗希望達到下述目的：

1. 熟悉電滲析器各部分構造、功能、安裝方法及操作方法；

1. 掌握電滲析器極限電流的測定、計算方法；

3 、加深理解電滲析運行中的電流密度、液體流速、溶液中含鹽量三者關系。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、 處理水量： 5 0L/h

3 、 離子交換膜：異相陽、陰離子交換膜、

4 、 電極材料：（石墨、鈦涂粉）、

5 、 脫鹽率： 50 ～ 75 、

6 、電滲析器除鹽率≧ 70 ～ 80 、

7 、 電滲析器尺寸 400 mm×220 mm×500 m m 、

8 、 裝置 外形 總尺寸： 1 0 00mm×4 5 0mm×1 4 00mm 、

9 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護 、、

三、 主要配置：

1 、 裝置包括電滲析外池 1 套 、 透明有機玻璃材質、壁厚 10 mm （ 60 0mm × 40 0mm× 6 00mm ） 、

2 、 電滲析器 1 套、包括 ： 膜對數： 96 對， 4 級 8 段；

3 、 離子交換膜：異相陽、陰離子交換膜，電極材料：（石墨、鈦涂粉）；

4 、 可調直流穩壓電源： 0~60V 、 0 ～ 5A ，輸出方式：?jiǎn)温?，三位?shù)顯，

5 、 原水箱、濃水箱和淡水箱各 1 只：白色 PP 板、厚度 8 mm ，底板上有放空閥，方便將水排凈 、、

6 、 防腐蝕 進 水泵 1 臺、 最大 流量： 16L/min 、 最大 揚程： 2 .4m ；

7 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套：功率 1 5W 、轉速 90rpm ；

8 、 流量測量與調節：轉子流量計，液體流量計 3 只（量程 16-160L/H ）；

9 、 壓力表 3 只、

10 、銅制 取樣口 4 個、

11 、 倒順開關 1 只、

12 、 實驗臺面（ 8 mm 厚 PP 白色板）、

13 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

14 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

15 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成 。
