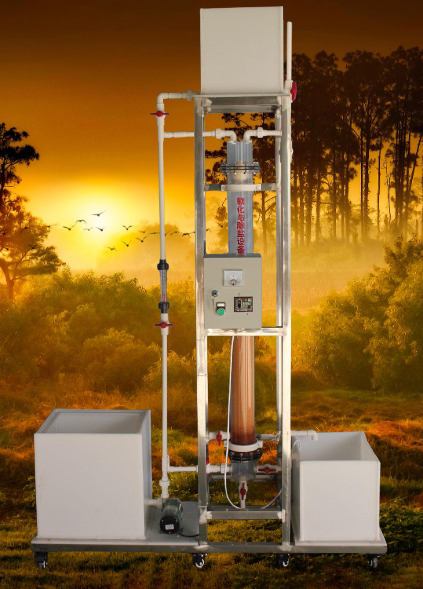

軟化與除鹽實驗裝置JGTG-131型軟化與除鹽實驗設備

一、實驗?zāi)康模?

離子交換軟化法在處理工程中有廣泛的應用。強酸性陽離子交換樹脂的使用也很普遍。作為水處理工程技術人員應當掌握這種樹脂交換容量（即全交換容量）的測定方法并了解軟化水裝置的操作運行。

通過本實驗，希望達到下述目的：

1. 熟悉順流再生固定床運行操作過程；

2. 加深對鈉離子交換基本理論的理解。

二、實驗原理：

當含有鈣鹽及鎂鹽的水通過裝有陽離子交換樹脂的交換器時，水中的 Ca 2+ 及 Mg 2+ 離子便與樹脂中的可交換離子（ Na + 或 H + ）交換，使水中 Ca 2+ 、 Mg 2+ 含量降低或基本上全部去除，這個過程叫水的軟化。樹脂失效后要進行再生，即把樹脂上吸附的鈣、鎂離子置換出來，代之以新的可交換離子。鈉離子型交換樹脂用食鹽（ NaCI ）再生，氫離子型交換樹脂用鹽酸（ HCI ）或硫酸（ H 2 SO 4 ）再生?；痉磻?yīng)式如下：

三、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、 處理水量： 35L ～ 56L/h

3 、軟化 交換柱 ? 10 0mm ×1 5 00mm 、

4 、 裝置外形尺寸： 11 00mm× 5 00mm×2 0 00mm 、

5 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 30 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

四、 主要配置：

1 、軟化 柱：透明有機玻璃材質、壁厚 6 mm ，（ ? 10 0mm ×1400mm ） 1 根（外徑尺寸）；

2 、 原水箱 1 只： 再生液水箱 1 只、 白色 PP 板、厚度 8 mm ，底板上有放空閥，方便將水排凈；

3 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套：功率 25W 、轉速 90rpm ；

4 、 防腐蝕 提升 進 水泵 1 臺 ：最大 流量： 16L/min 、 最大 揚程： 2 .4m 、

5 、 流量測量與調節：管道流量計，污水流量 計 1 個，量程為： 10 ～ 100L/h ；

6 、 各沉淀柱進水閥門 1 套、各沉淀柱放空閥門 1 套、排水管 1 套；

7 、 配陽樹脂 1 套、

8 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

9 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

10 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
