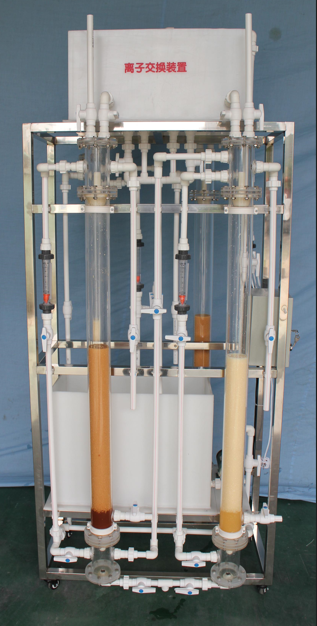

離子交換實驗裝置JGTG-130型離子交換4組實驗設備
一、實驗?zāi)康模?
離子交換法是處理電子、醫藥、化工等工業用水的普通方法。它可以去除或交換水中溶解的無機鹽，去除水中硬度堿度和制取無離子水。
在應用離子交換法進行水處理時，需要根據離子交換樹脂的性能設計離子交換設備，決定交換設備的運行周期和再生處理。這既有理論計算問題又有實驗問題。本實驗通過離子交換設備運轉，進行離子交換脫堿軟化、除鹽，無疑是理論與實際相結合的問題。
通過本實驗達到以下目的：
1 、加深對離子交換基本理論的理解；
2 、學會離子交換樹脂交換容量的測定；
3 、學會交換設備操作方法。
二、實驗原理：
水中各種無機鹽類經電離生成陽離子和陰離子，經過氫型離子交換樹脂時，水中的陽離子被氫離子所取代，形成酸性水，酸性水經過氫氧型離子交換樹脂時，水中的陰離子被氫氧根離子所取代，進入水中的氫離子與氫氧根離子組成水分子（ H 2 O ），從而達到去除水中無機鹽類的目的。氫型樹脂失效后，用鹽酸（ HCI ）或硫酸（ H 2 SO 4 ）再生，氫氧型樹脂失效后用燒堿（ NaOH ）液再生。以氧化鈉（ NaCI ）代表水中無機鹽類，水質除鹽的基本反應式如下：
1 、氫離子交換：交換： RH+NaCI → Rna+HCI
再生： 2Rna+ { 2HCI H 2 SO 4 }→ 2RH+Na 2 { CI 2 SO 4 }
2 、氫氧根離子交換：交換： ROH+HCI → RCI+H 2 O
再生： RCI+NaOH → ROH+NaC
三、主要技術指標及參數：
1 、環境溫度： 5 ℃ ～ 40 ℃
2 、 處理水量： 55L ～ 90L/h
3 、 離子交換除鹽實驗記錄：
交換柱水流速度： 15m/h 20m/h 25m/h
陽離子交換柱：
硬度： （ mmol/L ）
pH 值：
電導率：（ s/cm ）
陰離子交換柱：
P H 值： 電導率：（ s/cm ）
4 、 離子交換柱 ?80mm ×1400mm 、
5 、 裝置外形尺寸： 9 00mm×700mm×2200mm 、
6 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 20 0W ，安全保護：具有接地保護、漏電保護、過流保護 、
四、 主要配置：
1 、 離子交換柱：透明有機玻璃材質、壁厚 6 mm ，（ 8 0mm ×1400mm ） 4 根（外徑尺寸）； 、
2 、 原水箱 1 只： 再生液水箱 1 只、 白色 PP 板、厚度 8 mm ，底板上有放空閥，方便將水排凈；
3 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套：功率 25W 、轉速 90rpm ；
4 、 防腐蝕 提升 進 水泵 1 臺 ：最大 流量： 16L/min 、 最大 揚程： 2 .4m 、
5 、 流量測量與調節：管道流量計，污水流量 計 4 個，量程為： 10 ～ 100L/h ；
6 、 UPVC 取樣閥 1 批 、各沉淀柱進水閥門 1 套、各沉淀柱放空閥門 1 套、排水管 1 套；
7 、 配陰樹脂 2 套、陽樹脂 2 套、
8 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
9 、 配套 UPVC 連接管道和閥門 （ 。
10 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成
。
