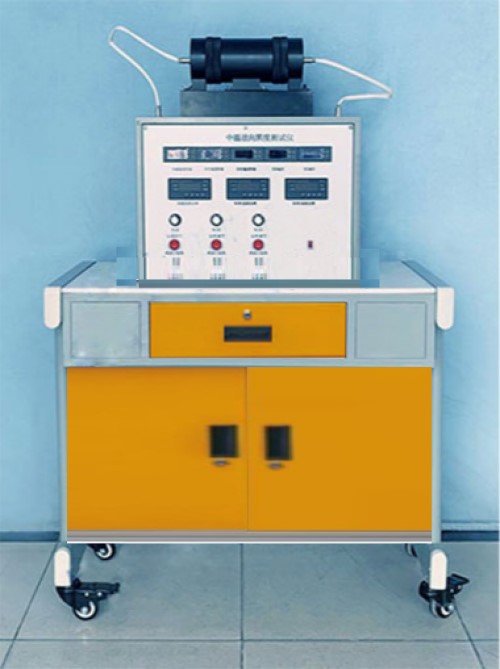

中溫法向輻射率測量實驗裝置 JG ACC-R032 型 中溫法向輻射率測量儀

一 . 實驗目的
　　 利用比較法測試固體表面法向輻射時的物體黑度：通過對三組加熱器電壓的調整（熱源一組，傳導體二組），使熱源和傳導體的溫度基本相同并恒定，然后分別將“待測”（受體為待測物體，具有原來的表面狀態）和“黑體 ”（受體仍為待測物體，但表面薰黑）兩種狀態的受體在相同的時間接受熱輻射，測出受到輻射后的溫度，再按公式計算出待測物體的黑度。
二 . 技術指標
1. 工作環境：常溫、常壓下運行。
2. 實驗工況改變熱平衡時間：≦ 30 分鐘。
3. 溫度范圍： 0-80 ℃ 、溫度波動幅度 <0.8 ℃ /30 分鐘。
4. 工作電源：電壓 220V±10% ， 50Hz ，單項三線制，功率≤ 200w 。安全保護：具有接地保護，漏電保護，過流保護。
5. 裝置外形尺寸： 875mm*450mm*1330mm 。
三 . 主要配置及參數
1. 受體： φ100mm*54mm ，輻射熱面是 φ50mm 的紫銅板（可被熏黑，做黑體實驗）。
2. 熱源： φ100mm*54mm ，熱源處是直徑 50mm 的實心鑄鐵。
3. 傳導腔體：材質為鍍黑的鑄鐵外圓筒， φ100mm ，鑄鐵的內圓筒外徑為 60mm ，長度為 155mm ，石棉保溫。
4. 防水加熱帶：電壓 220~230V 、功率 40W 、 3 段加熱帶、每段 0.5 米。
5. 溫控儀 5 套：電壓： 220V ，輸出： 1 路繼電器輸出，繼電器容量 10A ；溫控測控范圍： -30-300 ℃ 、分辨率： 0.1 ℃ ；環境要求： -10 ℃ -60 ℃ 、 4 米溫控線。
6. 高精度電流電壓調節裝置 3 個，精度調節等級 0.1%
7. 智能交流功率表 3 個：工作電源 AC/DC85~260V/3W 、輸入電壓范圍 0~400V （ AC ）、輸入電流 0.1A 、 1A 、 2.5A 、 5A （電流可瞬間過載 4 倍）。
8. 雙面亞光密紋噴塑實驗桌（配抽屜、萬向輪及禁錮腳、調整角可調整桌面水平及固定）。
9. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；調節旋鈕；正泰電器：帶燈自鎖按鈕開關、漏電保護器等組成

。
