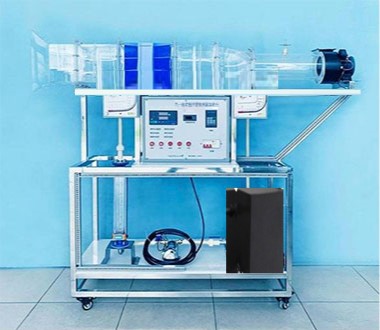

汽—液式翅片管換熱器實驗裝置 JG ACC-R041 型 汽—液式翅片管換熱器實驗臺
一 . 實驗?zāi)康?
　　 進行翅片管式換熱、換熱器內為熱水，外側為空氣時的換熱系數、阻力的測試。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 工作電源：電壓 AC380V±10% 、 50Hz ，三相五線制、功率≤ 5.5kw ；安全保護：具有接地保護、漏電保護、過流保護。
3. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
4.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
5. 裝置外形尺寸： 1950×500×1550mm 。

三 . 主要配置及參數
1. 風洞：透明有機玻璃材質，分為測速段、腔體段、測溫測速段、試驗段、集風口。
2. 整流柵版、進口集流器： 304 不銹鋼材質。
3. 表冷器：鋁制翅片，尺寸 220×48×205mm 。
4. 離心風機 1 臺：工作電壓 220V 、功率 330W 、頻率 50HZ 、轉速 2800r/min 、風量 13m3/min 、風壓 460Pa 、絕緣 B 級。
5. 變頻器：電壓 220VAC 、功率 50/60HZ 、功率 0.75KW 、調節精度： 0.01HZ 。
6. 畢托管 1 個： 304 不銹鋼材質、系數 0.998 。
7. 紅油斜管微壓計 2 個： Dwyer 、 -10~600pa 、含紅油 1 瓶、雙色管 1 條。
8. 加熱水箱： 304 不銹鋼材質，容積約 35L 。
9.U 型加熱管 3 個：電壓 220V 、功率 1500W 。

10. 循環水泵：電壓 220V 、功率 120W 、額定流量 10L/min 、額定揚程 12m 。
11. 流量測量與調節：法蘭連接式轉子流量計 1 個、液體、 40~400L/H 。
12. 八路巡檢儀：供電電源 220V 、 160*80 橫表、萬能輸入（含 4-20mA ）、分辨率 0.1 ℃ 。
13. 溫控儀：電壓 220V 、 1 路繼電器輸出、繼電器容量 10A 、溫控測控范圍 -30~300 ℃ 、分辨率 0.1 ℃ 、環境要求 -10 ℃ ~60 ℃ 、 4 米溫控線。
14. 溫度傳感器 6 個：分度號 PT100 、測量范圍 -200~420 度。
15. 硅膠軟管；銅閘閥 1 個； 304 不銹鋼球閥 3 個；管道、彎頭： ABS 材質。
16. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；電位器；變頻器控制面板；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成。

。
