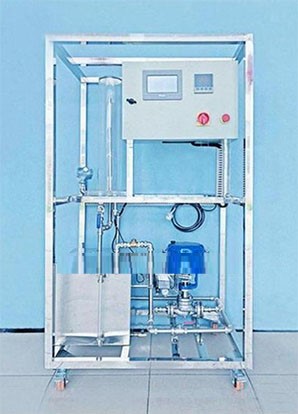

液位自動控制測定實驗臺 JG ACC-GCR101 型 液位自動控制測定實驗裝置

一 . 裝置功能
1. 傳感器實驗：壓力變送器與水位之間關系原理認識實驗、擴散硅液位變送器的標定方法和工作原理的認識實驗、氣動調節閥作原理認識實驗。
2. 檢測實驗：壓力傳感器與液位模擬（對比）標定方法實驗（擬）。
3. 控制實驗：① 液位 PID 智能儀表控制實驗；② 液位 PID 上位機組態控制實驗；③ 研究分析不同 P 、 I 、 D 參數值對控制系統的動態特性和靜態特性的性能影響和評價； ④ 壓力比較液位控制氣動調節閥的位控實驗； ⑤ 利用 KingView 中文組態軟件和實驗裝置，進行組態工程編程訓練實驗。
二 . 技術指標
1. 儲存罐： 30L 。
2. 離心泵功耗： 250W 、大流量： 150L/min 、速度： 2800min-
3. 壓力傳感器： 0~100mbar 。
4. 控制閥 DN20 ： 4.0m?/4-20MA 。
5. 實驗裝置外形尺寸： 1000x700x1750mm ，重量：約 124Kg 。
三 . 主要配置及參數
　　 本實驗設備由一個位式調節裝置和一個調節裝置組成。
1. 位式調節
　　 由水泵、壓力調解閥、電磁閥、水位傳感器、位式調節控制儀、無紙記錄儀、上下水箱等組成。
　　 上水箱中的水位由水位傳感器檢測信號，并把信號轉換成 4-20 mA 的標準信號送至分線器，分線器把 4-20 mA 的標準信號變成 2 路 4-20 mA 的標準信號，其中一路進入控制儀，與給定值比較以控制水位。另一路進入無紙記錄儀把過程以曲線方式和圖表方式及棒圖方式記錄下來。給定值及控制回差等參數由位式調節控制儀設置。
2.PID 調節
　　 由水泵、壓力調解閥、進口電動調節閥、出口電動調節閥、水位傳感器、分線器、 PID 調節控制儀、無紙記錄儀、氣泵上下水箱等組成。
　　 上水箱中的水位由水位傳感器檢測信號，并把信號轉換成 4-20 mA 的標準信號送至分線器，分線器把 4-20 mA 的標準信號變成 2 路 4-20 mA 的標準信號，其中一路進入 PID 控制儀，與給定值比較以控制水位。另一路進入無紙記錄儀把過程以曲線方式和圖表方式及棒圖方式記錄下來。給定值及控制參數由 PID 調節控制儀參數設置，其中 P 、 I 、 D 參數可以手動設置，也可以由控制儀進行自整定。
3. 實驗指導書：包括設置方法及操作方式、調節控制儀使用

。
