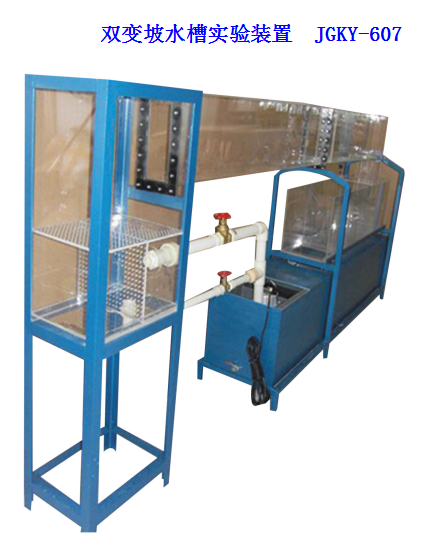

雙變坡水槽實驗裝置 JGKY-607

實驗?zāi)康模?

1、定量測量臨界底坡、臨界流量、臨界水面曲線。

2、演示并分析平坡、倒坡、臨界坡、陡坡、緩坡的水流銜接現象。

3、演示并分析棱柱形渠道中的十二種水面曲線；進行水面曲線的定性與定量實驗。

主要配置：

水泵、實驗水槽、蓄水箱、 消能池、整流柵板 、 三角堰、寬頂堰、 實用剖面堰、 閘板、流量計、水位測針、量角器、刻度標尺、水準器、升降機、實驗管道、閥門、自循環裝置、不銹鋼框架及電控柜。

技術參數：

1、 運行環境：溫度 0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。 可連續操作。

2、實驗槽道：全長11m有機玻璃雙變坡水槽，前后段有兩個可根據需要調節不同坡度的活動軸裝置。

3 、 采用管道離心水泵，功率： 750W，揚程：65m，流量：6m 3 /h。

4 、 實驗流量：設計流量 Q d=2000 ~3000 ml/s ， , 最大過流量 Q max=5000ml/s 。

5、 標準 水位 測針 0-300mm,管式流量計0-10 m 3 /h。

6 、整體采用有機玻璃精制， 水面曲線清晰可見，并附有標尺和水準器顯示坡度。

7 、前后段裝有升降機手動調節坡度，使用靈活方便。

8 、 循環水箱容積 200L，PVC板材制作。

9、活動模型有：三角堰、寬頂堰、實用剖面堰，活動閘板可在不同坡度時調節演示十二種不同

的水面流線。

10、 實驗所用的流體 - 水為全循環使用設計，充分節約水資源。

11 、 框架及臺面均為 304不銹鋼材質，結構緊湊，外形美觀，操作方便。

12 、 外形尺寸： 115 00× 5 00×1 7 00mm （長 ×寬×高） 。
