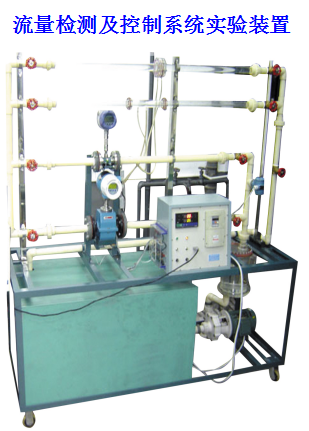

流量檢測及控制系統實驗裝置 JGKY-616

實驗?zāi)康模?

了解流量控制的方式，掌握流量測試及校正的常用方法，并通過各種流量檢測設備的集成對各種儀器的誤差和性能有定量的認識。

主要配置：

循環水箱，計量水箱、水泵，有機玻璃穩壓罐、管路、有機玻璃測試管段、渦輪流量計、孔板流量計、文丘里流量計、渦街流量計、差壓傳感器、變頻器、鉑電阻溫度傳感器，巡檢儀、不銹鋼支架及控制柜。

技術參數：

1、 運行環境：溫度 0-40℃，相對濕度：≤90%RH，電源：220V/50Hz， 可連續操作。

2、循環水箱容積40L，材質PVC。

3、標定計量水箱容積20L，材質有機玻璃。

4、防腐循環水泵，功率550W，流量3.5m 3 /h，揚程35m。

5、有機玻璃穩壓罐容積10L。

6、APS循環管路， φ 32mm、 φ 25mm、 φ 20mm不同管徑有機玻璃測試管段，

7、渦輪流量計，孔板流量計，文丘里流量計，渦街流量計。

8、差壓傳感器：量程0-150KPa；變頻器調節轉速。

9、溫度測量Pt100鉑電阻溫度傳感器， 精度： 0.5 級 。

10、8路萬能信號輸入巡檢儀顯示溫度、流量、差壓、轉速。

11、實驗所用的流體 - 水為全循環使用設計，充分節約水資源

12、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。

13、外形尺寸：18 00 ×5 00 × 1 8 00mm （長 ×寬×高）， 可移動式設計， 帶腳輪及禁錮腳 。
