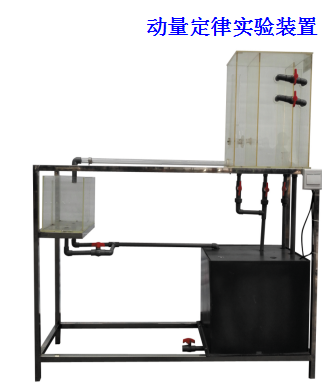

動量定律實驗裝置 JGKY-621

實驗?zāi)康模?

1、適合于工程流體力學（水力學）教學實驗。

2、測定管嘴噴射水流對擋板所施加的沖擊力。

3、測定動量修正系數，以實驗分析射流出射角度與動量力的相關性

4、將測出的平板沖擊力與用動量方程計算出的沖擊力進行比較，加深對動量方程的理解。

主要配置：

水泵、流量計、實驗水箱、蓄水箱、計量水箱、 射流測力器、噴管 、 刻度標尺、 秒表、實驗管道、閥門、自循環裝置、不銹鋼框架。

技術參數：

1、運行環境： 溫度 0-40 0 C， 相對濕度： ≤90%RH，電源：220V/50Hz，可連續操作。

2、蓄水箱，500× 4 00× 400mm，材質 PVC板。

3 、計量水箱：容積 6L， 透明有機玻璃制作，帶計量刻度。

4 、 實驗流量： 0~200ml/s , 活塞直徑 φ 12mm 。

5 、實驗水箱：容積 40L， 由有機玻璃制成， 配有 自動 反饋、活塞式平板測力裝置 ， 入射與出流方向夾角成 90 ° 。

6 、 靜音環保型 水泵：揚程： 10m ，額定流量： 12L/min ，功率： 90W 。

7 、實驗所用的流體 --水為全循環設計，充分節約水資源 。

8 、 框架及臺面均為 304不銹鋼材質，結構緊湊，外形美觀，操作方便。

9 、 外形尺寸： 1 5 00× 50 0×1 60 0mm （長 ×寬×高）, 框架 為可移動式設計， 帶腳輪及禁錮腳 。
