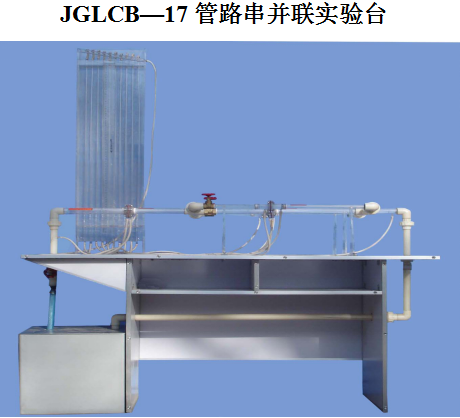

JG•JGLCB—17 管路串并聯實驗臺

一、 功能：

測定管路阻抗，驗證串聯管路水頭損失和并聯管路流量的分配規律。

二、配置：

蓄水箱（工程塑料厚 4mm 、容積約 0.036 立方米）、水泵（型號 AP4550 、產地：廣東振華電器有限公司）、試驗管道（有機玻璃厚 3mm 、 D1=25mm 、 D2=14mm ）、孔板流量計（有機玻璃內徑 25/12.5mm 、 14/7mm ）、實驗閥門、壓差板、循環管道（工程塑料厚 3mm ）、實驗桌等組成。

三、 技術參數：

流量： 2650L/h 揚程：3 m 壓差：±600㎜

電源：?jiǎn)蜗?/220V 功率：75W

外形尺寸： 1600×600×1800（㎜）

重量： 40㎏

工作環境：常溫

。
