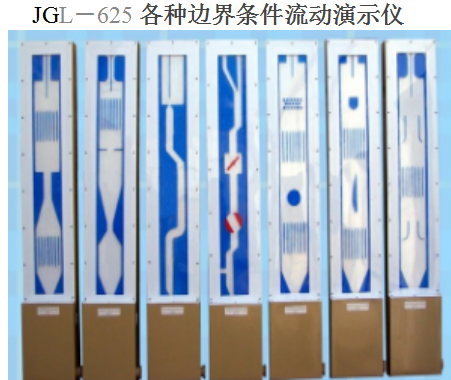

JGL － 625 各種邊界條件流動演示儀

功率： AC220V 、 65W

外形尺寸： 1000 （高） ×200 （寬） ×120 （厚） 7 塊 掛壁式

可顯示曲線種類

一、圓柱繞流、直角彎道： 1. 顯示流體在駐點處的停滯現象；邊界層分離狀況及卡門渦街。 2. 水流流過直角彎道時，轉彎處流線越靠近彎道，內側的流速越慢。

二、橋墩繞流、圓角彎道： 1. 顯示水流在橋墩后流區的卡門渦街現象。 2. 水流通過圓角彎道的流線與直角彎道相比較順暢。

三、突擴突縮：先是在突縮時僅在拐角處出現漩渦，在突擴處出現強烈的旋渦區。

四、 漸擴漸縮：在漸縮管看到流線的逐漸收縮，在漸擴處看到因邊界層分離而產生的明顯旋渦現象。

五、 孔板：顯示孔板前流線收縮，匯集在孔板的鍋留孔口處，在拐角處有小旋渦，孔板后水流逐漸擴散，在主流區周圍形成較大的旋渦回流區。

六、 機翼：顯示水流在機翼前端駐點即尾端的匯流和兩側流線疏密分布狀況。

七、 自由紊動射流：顯示射流離開噴嘴后，不斷卷吸周圍的流體，形成旋渦，產生強烈紊動，使射流向外擴散。

。
