分 項

說 明

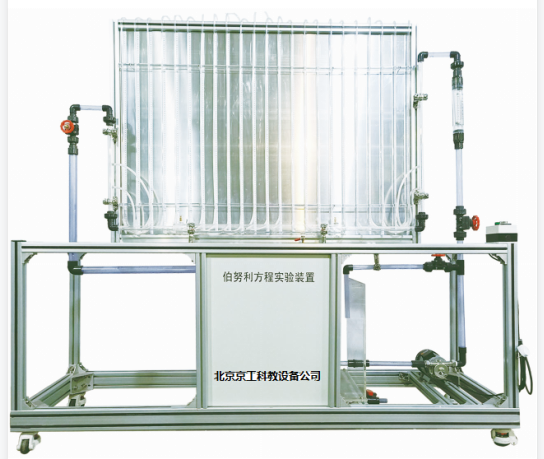

裝置特點

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、本實驗裝置主體部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。

4、本實驗裝置可定性驗證流體在流動過程中的機械能轉化；可驗證流體連續性方程，測定直管阻力及測定點速度。

5、裝置設計可360度觀察，實現全方位教學與實驗。

裝置功能

1、測定分析流體流經不同位置（管徑、高度）穩定界面時的壓力變化情況 。

2、了解流體在管內流動時，流體阻力的表現形式。

3、演示分析畢托管的工作原理。

4、觀察分析流體流經不穩定界面（突擴 和 突縮）時的壓力變化情況 。

5、 可根據柏努利方程分析直管沿程阻力及局部阻力的測定原理。

設計參數

壓力范圍： 1 0~ 8 00 mmH2O。液體流量： 2 00~ 20 00 L/h；常溫、常壓操作。

公用設施

水：裝置自帶 透明水箱 ，實驗時經離心泵進入實驗導管并循環使用。

電：電壓AC220V，功率200W，標準單相三線制。

實驗物料：清潔自來水。

主要設備

1、優質有機玻璃實驗管 ，上裝 實驗逐漸增大和逐漸縮小導管 內徑 d =14-30mm 。高達23個測壓點 ， 管內最大流量可達2000 L/h 。

2、 演示板：表面噴塑鋁板，配水平坐標線 。 優質有機玻璃測壓管，可測定分析各測壓點的壓力變化情況。304不銹鋼低位槽,容積：80L。

3、 優質有機玻璃循環水箱：容積≥90 L。

4、 磁力循環泵：功率 26 0W，最大流量 1 m3/h ， 揚程12 m。

5、 液體轉子流量計：240～2000 L/h。

6、 管路：透明材質，壁厚≥2.5mm 。

7、額定電壓：220V，總功率：0.5kW，質量：約100 kg。

8、外形尺寸：2000×580×2000mm（長×寬×高）， 外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪 。

9、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理

念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。

測控組成

變量

檢測機構

顯示機構

執行機構

壓力（差）

U 型 管

玻璃 管壓差計

無

中心速度

畢托管

液柱高度

無

液體流量

轉子流量計

流量計就地顯示

管路出口閘閥（手動）
