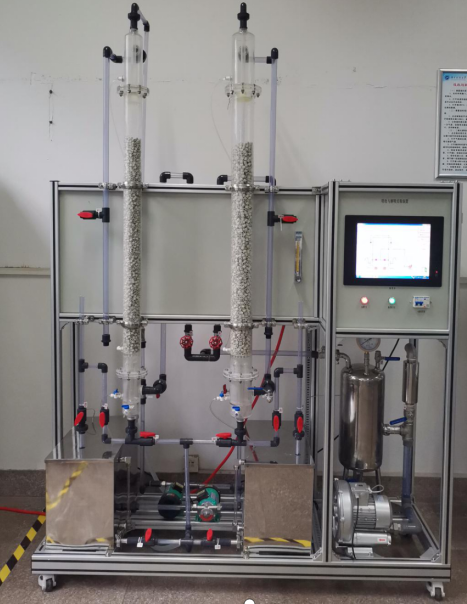

JG530LL數據型二氧化碳吸收與解析實驗裝置

裝置特點 ：

1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、全塔氣液接觸現象可視。

4、本實驗裝置采用二氧化碳——水體系。CO2氣體無味、無毒、廉價，所以氣體吸收實驗常選擇CO2作為溶質組分。

5、塔中部有液體再分布器，塔底部有柵板式填料支承裝置。填料塔底部有液封裝置，以避免氣體泄漏。

6、裝置設計可360度觀察，實現全方位教學與實驗。

7、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常運行不出現安全事故。

裝置功能

1、測定填料吸收塔不同噴淋密度下的體積傳質系數；

2、測定填料解吸塔飽和液的體積傳質系數；

3、改變吸收液流量，實現單吸收實驗操作；

4、飽和液做解吸液相，實現單解吸實驗操作

5、吸收與解吸的液相、氣相流量相同，實現聯合實驗操作；

6、 了解填料塔的流體力學性能 ；

7 、全觸摸集成化控制，高穩定數據傳輸，硬件加密 。

公用設施 要求：
水：裝置自帶透明水箱，連接自來水。實驗時經離心泵進入吸收塔，循環使用。

電：電壓 AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

氣：空氣來自風機（自帶氣源）， CO2來自氣體鋼瓶。

實驗物料：水 -- CO2。

外配設備、藥品： 二氧化碳鋼瓶及減壓閥； Ba(OH)2標準液、HCL標準液、化學分析儀。 （用戶自配）

主要設備配置：
1、 玻璃填料解吸塔：內裝 φ 10 × 10mm 拉西環填料；填料塔內徑 D =9 0m m 。

2 、 玻璃填料吸收塔：內裝 φ 10 × 10mm 拉西環填料；填料塔內徑 D =9 0m m 。 吸收塔填料層有效高度 Z ＝ 1 1 00m m 。

3、 二氧化碳流量檢測： 轉子流量計 ：流量范圍 16-160L/h?！　?

4、空氣 流量檢測 ：流體力學性能實驗采用渦街流量計， 流量范圍 0～55 m 3 /h；傳質性能實驗采用 質量流量計 ，流量范圍 0～ 200L/min 。

5、液體 流量檢測 ：渦輪流量計，流量范圍 50～600L/h。

6、塔體床層壓降由3KPa差壓傳感器測取，觀察上下塔壓降變化。

7 、解吸風機：漩渦氣泵，功率 550W ，最大流量 90 m 3 /h 。

8 、吸收風機：靜音空氣泵，功率 80W ，最大流量 8m 3 /h 。

9 、解吸水泵： 304 不銹鋼離心泵，功率 370W ，流量 4 m 3 /h 。

10 、吸收水泵： 304 不銹鋼離心泵，功率 370W ，流量 4 m 3 /h 。

11、水槽：容積80L，優質透明有機玻璃。

12、管路：透明材質，壁厚≥2.5mm。

13、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%。

14、電器：接觸器、開關、漏電保護空氣開關。

15、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。

16、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。

17、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。

18、在線式二氧化碳氣體檢測儀：濃度測量范圍0-15%VOL，精度誤差±3%，4-20mA信號輸出，精確檢測裝置吸收二氧化碳的濃度。

19、顯示終端：采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。

20、額定電壓：220V，總功率：1.5kW。

21、外形尺寸：1600×550×2100mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪

22、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理

念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生

工程化理念。

23、 配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等 。 通過 WIFI 技術實現終端覆蓋 。
