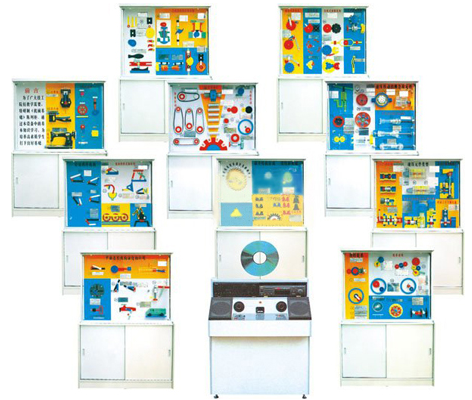

JG-10型《機械基礎》聲動同步 CD 解說示教陳列柜
機械 基礎陳列柜是根據大中專院校、職業學校的教學大綱設計的機械陳列柜，《機械基礎》電化教學設備?？偣?10 個柜及 1 個控制臺，用 CD 光盤解說遙控控制，聲控同步進行演示機械模型。通過演示可加強對機械專業學生的理論學習、使用范圍增強認識，加深理解，是機械專業系不可缺少的理想教具設備。
模型采用遙控任意選擇進行單獨演示，模型材料采用有機板和硬聚氯制作而成，板面面板采用圖表和文字說明直接制作在上面。演示形象逼真，運行可靠，工藝美觀，使用本陳列柜可提高教學效果，節約學時是一套現代化機械課程教學實用設備。本套陳列柜有第一代和第二代兩種形式。
一、主要特點：
1 、控制臺配置： DVD 機 1 臺；控制硬件一套；攻放機 1 臺，控制臺 1 臺、喇叭 1 對、遙控器 1 只，激光碟片 1 張（內含 91 個機構語音說明）
2 、控制軟件：微電腦 DVD 程序控制系統，用 DVD 程控臺實現全柜順序播音動作和單柜順序播音動作，
實現聲音、圖像、模型三位一體同步動作，采用多種播放方案（如前進、后退、停止、步進、循環等）；也可實現任選和順序動作。
3 、控制方式：可實現全柜遙控和手動順序播音、單個模型播音動作，或只動作不播音等功能。
4 、控制動作過程：選中某號模型按遙控器上的數字鍵，按確認后，陳列柜上對應該號碼的機構就開始動作運轉，同時 DVD 機開始播放語音講解此模型機構的特點及功能，講解完畢后等待下一步動作。
二、《機械基礎》陳列柜各柜內容如下：
三、主要技術參數：
1、輸入電源： AC220V±10% （單相） 50HZ
2 、工作環境： -10 ℃±40℃
3、功率： 0.5kw
4 、第一代陳列柜結構：上柜采用鋁合金制作，下柜柜式結構。
5 、第二代陳列柜結構：上下柜整體框架全部采用彩色鋁塑鋼制作，外形美觀，堅固耐用。
6 、陳列柜尺寸： 1250×430×1780mm
序號與名稱 |
陳 列 柜 內 容 |
第一柜、 機器與機構 |
1、內燃機 2 、蒸汽機 3 、縫紉機 運動副（球面副、滾動副、凸輪副、轉動副、螺旋副、移動副） |
第二柜 鉸鏈四桿機構的形式與應用 |
4、鉸鏈四桿機構 5 、雙曲柄機構 6 、雙搖桿機構 A 7 、雙搖桿機構 B 8 、剪刀機 9 、粉篩機 10 、攪拌機 11 、破碎機 12 、雷達府抑角度裝置 13 、機車聯動裝置 14 、起重機 |
第三柜 平面連桿機構 |
15、曲柄滑塊機構 16 、偏心輪機構 17 、自動送料裝置 18 、雙滑塊機構 19 、正弦機構曲柄 20 、搖塊機構 21 、轉動導桿機構 22 、抽水機牛頭刨床 23 、擺動導桿機構 24 、自翻卸料的擺動滑塊機構 |
第四柜 凸輪機構的形式 |
25、盤形凸輪機構 26 、移動凸輪機構 27 、內燃機氣閥機構 28 、搗碎機機構 29 、送書機構 30 、圓柱凸輪機構、圓錐凸輪機構 31 、等徑凸輪 32 、雙弧槽凸輪 |
第五柜 機械傳動的各種形式 |
33、平型帶傳動 34 、三角帶傳動 35 、圓形帶傳動 36 、同步齒形帶傳動 37 、鏈傳動 38 、滾珠螺旋傳動、六種螺紋 39 、齒輪齒條傳動 40 、正齒輪傳動 41 、斜齒輪傳動 42 、圓錐齒輪傳動 43 、內嚙合齒輪傳動 44 、蝸輪蝸桿傳動 |
第六柜 齒輪的基本性質 |
45、漸開線齒輪各部分名稱、正確嚙合條件 46 、漸開線的形成 47 、擺線形成 48 、漸開線齒輪的基本參數 |
第七柜 輪系的基本性質 |
49、定軸輪系 50 、周轉輪系 51 、差動輪系 52 、行星輪系 53 、獲得大傳動比 54 、實驗特定的運動 A55 、實驗特定的運動 B56 、三星輪變向機構 57 、旋輪線 58 、用于傳動 59 、運動分解 A60 、運動分解 B61 、諧波齒輪減速器 62 、擺線針輪行星減速器 |
第八柜 間歇運動機構類型 |
63、棘輪機構 64 、雙動式棘輪機構 65 、雙向式棘輪機構 66 、槽輪機構 67 、內嚙合槽輪機構 68 、球面槽輪機構 69 、單齒輪式間歇機構 70 、漸開線不完全齒輪機構 71 、不等速星輪機構 72 空間間歇機構 73 、停歇導桿機構 74 、齒條式移動間歇機構 |
第九柜 液壓傳動原理應用 |
75、液壓千斤頂 76 、轉子泵 77 、徑向柱塞泵 78 、徑向雙作用鋼球元件 79 、軸向柱塞泵 80 、單作用式葉片泵 81 、限壓式葉片泵 82 、空心雙出桿液壓缸 83 、實心雙出桿液壓缸 84 、實心單出桿液壓缸 85 齒輪泵 |
第十柜 液壓元件類型形式 |
86、單向閥 3 種 87 、手動換向閥 88 、二、三位四通電磁換向閥 89 、先導式溢流閥、直動式順序閥 90 、單向行程節流閥 91 、滑閥式壓力繼電器 |
。
