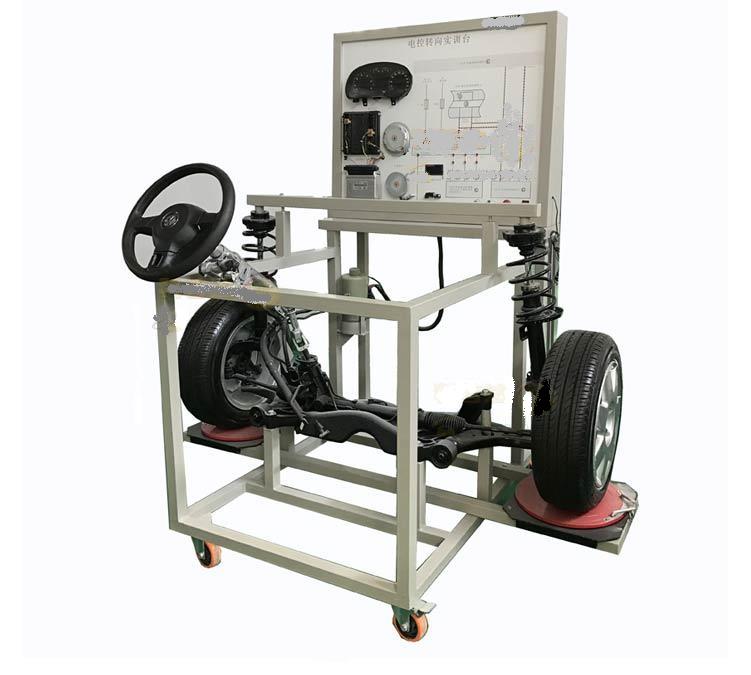

產品名稱：邁騰電子轉向助力實訓臺

本實訓臺以大眾速騰電動助力轉向系統實物總成為基礎，配置電控系統檢測控制面板，使電動轉向系統可真實運行，可完成對電動轉向系統的組成結構、工作原理、系統診斷、故障考核等 實訓 項目，適用于各中高等職業院校及培訓機構對汽車電動助力轉向的 教學 需求，需要配套相關虛擬仿真資源結合使用。
【產品參數】
設備尺寸： 1800*800*1800mm( 長寬高 )
工作電源： 220V 10A
工作溫度： -30 ° ~+50 °
【產品配置】
一、移動教學臺架
前橋懸掛系統：包含前橋、羊角、下臂、前避震、輪胎等；
轉向系統：轉向機總成、橫拉桿、方向機總成、方向盤、傳感器等；
主臺架：帶活動腳輪的移動教學臺架，方便設備的移動；
二、檢測控制面板
1. 診斷座：可連接汽車診斷儀對電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能；
2. 電路圖：完整的彩色電控系統電路圖、原理圖、電控單元插接件針腳圖等；
6. 檢測端子：采用 8MM 標準檢測端子，與電控單元針腳數量一致，可方便測量電控系統的各個端子的電壓、電阻等數據；
4. 完整的電控系統：轉向控制單元、 發動機 控制單元、繼電器保險盒以及相關的傳感器等；
虛擬仿真資源功能
【產品功能】
1. 結構認知：合理的設計結構便于直觀理解汽車前橋懸掛系統和電動助力轉向系統的構造、組成結構；
2. 動態演示：可演示電動助力轉向系統真實動態工作過程，通過操控車速模擬系統可進行在車速快慢兩種狀態下轉向力度的對比試驗；
3. 檢測測量：對照面板上完整的電動轉向系統電路圖可通過檢測端子實際測量各個傳感器、執行器靜態及動態的數值參數；
4. 自診斷：配備 OBD- Ⅱ診斷座，可以通過專用解碼器對電動轉向電控系統進行讀取故障碼、清除故障碼、數據流讀取、波形讀取分析等實訓項目；
5. 考核功能：配置有故障設置器，可對故障點設置斷路和虛接兩種故障現象，便于對學員進行考核，故障開關采用三檔大電流開關，最大可設置 10A 電流的故障點；
【實訓項目】
1. 掌握電動轉向系統的動態演示操作；
2. 學習并掌握通過對轉向橫拉桿的調節對前輪前束做基本的調整；
3. 學習并掌握轉向及前橋懸架系統機械的組成結構及工作過程；
4. 學習并掌握在設置故障后根據故障現象對故障進行排除的方法；
5. 學習使用汽車診斷儀對電動轉向系統進行數據流、故障碼的讀取及分析；
6. 了解與分析判斷電動轉向系統各個傳感器與執行器的分布位置、種類、性能；
7. 學習使用并掌握使用示波器、萬用表對電動轉向系統傳感器、執行器的信號波形、電壓、電阻進行采集和分析；
【產品工藝】
1. 檢測面板：采用 4mm 厚優質鋁塑板作為底板，表面經 UV 平板打印后由數控雕刻機開孔成型；
2) 結構展示：以爆炸的方式展示行駛制動轉向系統及組件的結構。
3) 原理演示：模擬行駛制動轉向系統及組件的工作原理。
4) 模擬工況：在原理演示時可以控制行駛制動轉向系統的工況
5) 展示特效：模擬行駛制動轉向系統運行時的機
