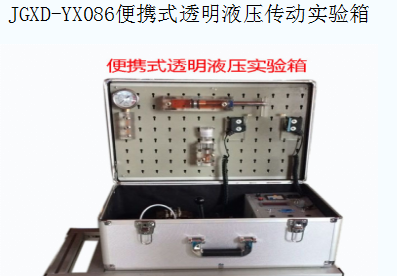

JGXD-YX086便攜式透明液壓傳動實驗箱可進行液壓傳動演示、液壓傳動基本回路（壓力、流量 、方向控制回路）。適合職業院校相關專業液壓傳動、液壓與氣壓傳動等課程的實訓教學。

二、 系統特點
1、液壓元件以透明有機玻璃外殼為主，工作介質為白色液壓油，系統工作時可清晰觀察到液壓元件閥芯的工作過程，直觀性強。
2、液壓元件管路以透明軟管連接，結構緊湊、連接可靠、不易漏油。
3、箱子集元件元件、液壓泵站、調速電機及電氣控制部分為一體箱， 教師可方便的將設備帶入課堂進行現場演示教學和實物講解

三、 技術性能
1、輸入電源：?jiǎn)蜗嗳€220V，50Hz
2、裝置容量：<0.3KVA
3、定量齒輪泵：額定壓力1.6MPa,額定流量：4L/min
4、直流調速電機：額定電壓：AC220V，額定功率：180W，額定轉速：1400r/min
5、外開尺寸：550mm*370mm*230mm

四、 實訓項目
1、 用O型換向閥的換向回路。
2、進油節流調速回路。

3、回油節流調速回路。

4、行程開關換向回路。

5、用減壓閥的減壓回路。

6、壓力調定回路。

7、手動換向閥的換向回路
8、定量泵調速回路

五、 配置清單
便攜式液壓傳動基礎實訓箱 配置清單

,
