透明教學自動扶梯教學模型

詳情:

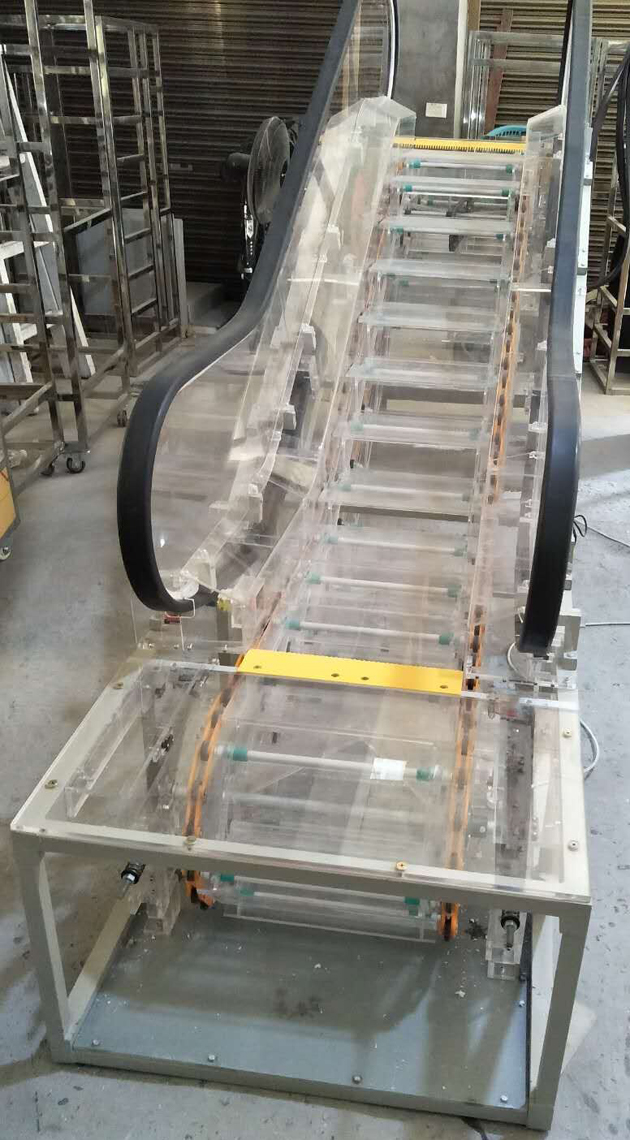

JGASFT-08B 透明教學自動扶梯教學模型

一、自動扶梯教學模型概述

透明教學自動扶梯模型,適用于職業院校、中職院校電梯技術專業學員進行自動扶梯梯級拆裝、操縱和維修保養實訓教學訓練。扶梯模擬實訓裝置采用優質方管焊接密紋噴塑組裝成扶梯桁架,梯級踏板系統、扶手帶系統、曳引機系統,設備臺架、安全檢測系統,電氣控制控制系統等。


、自動扶梯教學模型技術參數

1、輸入電源:三相四線(或三相五線) AC380V ± 10% ,工頻 50Hz ;

2、工作環境:環境溫度范圍為 -5 ℃~ +40 ℃,相對濕度< 85% ( 25 ℃);

3、整機容量:≤ 2.5kVA ;

4、扶梯尺寸: 3700mm (長)× 850mm (寬)× 1500mm (高);

5、提升高度: 300mm ;

6、控制方式: PLC 或微機控制。

7、安全保護:具有保護接地、過載、過流、漏電流保護功能,安全符合國家標準。

8、整體重量: 400kg

三、自動扶梯教學模型配置清單

序號

名稱

主要技術指標

數量

單位

備注

1

扶梯桁架

材料:鐵質密紋噴塑

1

平臺周圍設有扶手

2

金屬桁架

材料:鐵質密紋噴塑

1

含梯路導軌

3

驅動主機

額定電壓: AC380 ;額定電流 3.7A ,電機功率: 1.5KW ;減速比: 30 : 1 ,制動電壓 DC99V 。

1

含電機、減速箱、制動器

4

驅動鏈

節距: 120mm ;

2

5

梯級

亞克力板

1

6

梯級傳動鏈

亞克力板

2

7

張緊裝置

含梯級鏈輪、軸、張緊小車以及梯級鏈的彈簧等;

1

8

扶手帶

黑色,橡膠

2

9

扶手帶摩擦輪

橡膠

2

10

扶手導軌

金屬導軌和滾動軸承尼龍導輪組成;

2

11

扶手玻璃

材料:有機玻璃;厚度: 10mm ;

1

12

圍裙板

表面材質:有機玻璃;

1

13

控制柜

采用可編程 PLC 或微機控制系統

1

14

樓層板

表面材質:有機玻璃;

1

15

扶梯安全開關

常用安全保護回路開關

1

16

實訓工具

日常使用

1

詳見工具清單

17

配套資料

電氣原理圖包括動力線路、安全回路、故障顯示、接線圖等,說明書包括安裝說明、機械維保說明以及用戶使用手冊

1

動扶梯模型配套工具清單

序號

名稱

型號 / 規格

數量

單位

1

卷尺

3m

1

2

萬用表

MF47型

1

3

內六角扳手(組套)

BM-C9

1

4

梅花開口兩用扳手

10

1

5

梅花開口兩用扳手

13

1

6

T型六角扳手

5mm

1

7

開口扳手

8~ 10

1

8

開口扳手

12~ 14

1

9

一字穿心螺絲批

5× 75

1

10

十字穿心螺絲批

2× 75

1

11

工具箱

中號

1

12

尖嘴鉗

6寸

1

13

斜口鉗

5寸

1

14

活扳手

300× 36

1

15

鋼板尺

300mm

1

四、自動扶梯模型實訓項目

1、認識自動扶梯的組成結構名稱及作用(漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等)。

2、認識自動扶梯安裝保護裝置的作用、安裝位置、檢修。

3、自動扶梯的基本安全操作與使用;

4、梯級的拆裝操作;

5、梳齒板的調整;

6、扶手帶的張緊的調整;

7、梯級鏈張緊的調整;

8、驅動鏈的調整;

9、制動器的調整;

10、維護保養前的基本安全知識操作與;

11、日常維護保養;

12、自動扶梯緊急救援;

13、自動扶梯安全回路故障查找及排除;

14、自動扶梯安全監控電路故障查找及排除;

15、自動扶梯動力電路故障查找及排除;

16、自動扶梯控制電路故障查找及排除。

。
