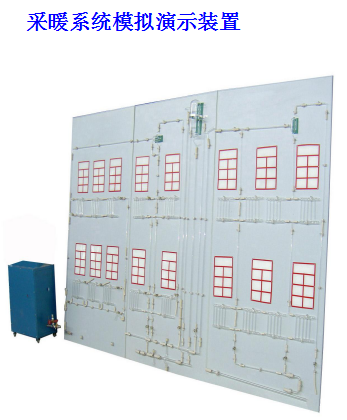

JG•采暖系統模擬演示裝置 JGKY-748

實驗?zāi)康模?

通過運行熱水采暖系統來掌握采暖系統中各元件的作用及連接方式，從而鞏固學生在課堂所學習的知識。

主要配置：

模擬采暖散熱器片、采暖供水干支管道、回水干支管道、集氣罐、高位膨脹水箱、溢水管、信號管、循環管、排水管、膨脹管、模擬房間墻面、模擬供暖鍋爐、供水泵、供水箱、實驗臺框架等。

技術參數：

1 、輸入電源：?jiǎn)蜗?AC220V ± 10% 50Hz ，功率 370W 。

2、18個玻璃暖氣包，5種采暖方式模擬多種形式熱水采暖系統工作過程及其連接方式。

3、 循環水泵 參數 ： 流量： 20L/min ，揚程： 12m，功率：100W。

4、模擬供暖 鍋爐 ；給水箱；集氣罐； 高位 膨脹水箱； 模擬房間墻面 ；散熱器； 模擬采暖散熱器片、采暖供

水干支管道、回水干支管道、 水平式單管順流式系統；水平式單管跨越式系統；垂直式單管順流式系統；

垂直式單管跨越式系統；雙管系統。

5、20點測溫顯示系統： 由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表。

6、外形尺寸：3200×400×2200mm， 外形為不銹鋼框架（掛壁式）。

。
