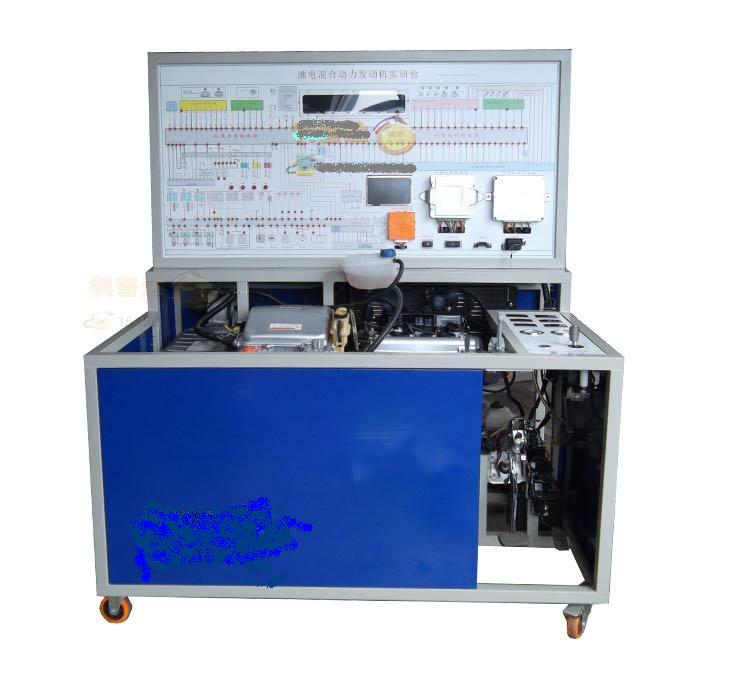

產品名稱：汽車油電混合動力實訓考核裝置

產品描述： 本產品是用于大專院校、職業學校、汽車修理專業教學之用，通過本產品的演示或?qū)嵱?xùn)實操實習，能讓學員較快地掌握電動助力的構造與控制原理，加快學員對汽車新能源油電混合動力

本產品是用于大專院校、職業學校、汽車修理專業 教學 之用，通過本產品的演示或 實訓 實操實習，能讓學員較快地掌握電動助力的構造與控制原理，加快學員對汽車新能源油電混合動力系統的認識，屬于汽車學校 教學 理想的輔助教學設備。
2. 設備特點
1 ）本汽車混合動力系統維修與調試實訓考核 裝置 主要由 發動機 、變速器、 M1 電機、 M2 電機、變頻器、 HV 蓄電池、儀表、多功能顯示器組成，這種經典結構可以使得油電混合動力正常起動運行、油電混合動力各模擬運行工況正常（包含：怠速、加速、減速、下坡、上坡、制動、負貨等工況、油電自動 / 手動切換等）可使學生了解油電混合動力的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。通過顯而易見的電腦檢測端子，配合萬用表和示波器檢測?？稍O(shè)置解油電混合動力常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力，起步時無需 發動機 運轉，可直接利用電動機起動，可達到零排量效果，可在制動時使剩余能量回沖 HV 蓄電池。
2 ）顯示功能
可通過原廠組合儀表、可以看到發動機的轉速，及其它指示燈的工作情況 . 可以通過故障指示燈來顯示故障，數字表、指針表等可直觀地看到各個傳感器等的電壓隨著負載不同而變化的情況，實時顯示發動機的動態、靜態信號參數，通過壓力表顯示燃油、真空表顯示進氣真空壓力的實際數據；還可以看到進氣真空度隨負載而變化的情況， LED 電壓表實時顯示傳感器變化，噴油器脈沖 LED 燈顯示，有噴油脈寬表（實時信號），數字電壓表顯示 HV 蓄電池電壓， MI 電機電壓， M2 電機電壓，可顯示電機在運轉和發電的比較，串聯并聯方式 ：在低速時只靠電動馬達驅動行駛，速度提高時發動機和電動馬達相配合驅動的“串聯、并聯方式”。 啟動和低速時是只靠電動馬達驅動行駛，當速度提高時，油電混合動力使發動機和電動機協同驅動，使動力強勁有力而且順暢
3 ）檢測功能
配備電腦數據檢測端口，可通過連接專用或通用型解碼器，進行各傳感器、執行器及電控單元的信號檢測與分析；對發動機電控系統進行 ECU 編碼查詢、故障碼讀取、故障碼清除、動態數據流讀取、波形分析、波形顯示執行元件測試系統登錄等
