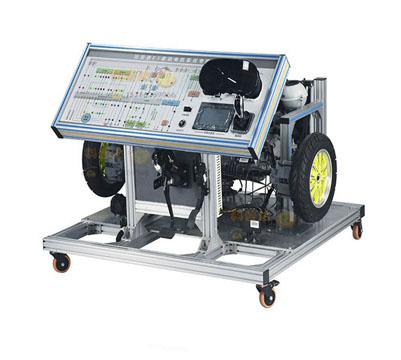

產品名稱：新能源汽車驅動電機實訓臺 教學模型

產品描述： 驅動電機實訓臺 選用比亞迪 E5 純電動汽車部件，功能和控制方式與通用純電動車完全相同，真實地呈現了新能源電驅動系統核心零部件之間的連接控制關系、安裝位置和運行參數，以及

驅動電機 實訓 臺

選用比亞迪 E5 純電動汽車部件，功能和控制方式與通用純電動車完全相同，真實地呈現了新能源電驅動系統核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，并培養學員對新能源電驅動系統故障分析和處理能力，適用于職業技術學院新能源課程 教學 和維修實訓設備。
二、功能特點
1. 真實可運行的新能源電驅動傳動系統集成，充分展示各主要零部件組成結構和邏輯控制關系。
2. 各主要部件安裝在平臺上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握高壓系統零部件拆裝要點和安全保護；
3. 教板上繪制電路控制圖，油門踩下后，觀察車輛運行狀態各項參數，掌握純電動車運行過程控制邏輯和主要部件參數變化規律。
4. 模擬車輛負載系統，通過調整兩端負載大小，真實再現電驅動傳動系統不同工況下（啟動、加速、勻速、減速、停車、爬坡等）電流和電壓等參數變化規律。
5. 真實的機械齒輪傳動和剎車系統，觀察制動能量回饋電流變化，掌握制動能量吸收概念。
6. 實訓臺配備 12V 電源接地機械開關，可隨時斷開 12V 接地，切斷整個系統電源。
7. 實訓臺配備有制動器防護罩等安全保護 裝置 。
8. 教板完整顯示電驅動傳動系統工作原理圖，并安裝用檢測端子，借助萬用表和示波儀，實時檢測各種狀態下參數變化。
9. 實訓臺由平臺和教板組成，平臺水平放置，安裝主要零部件；實訓臺底部安裝 4 個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
10. 實訓臺配備智能化故障設置和考核系統，掌握實車故障處理能力。
三、技術參數
1. 外形尺寸（ mm ）： 1500*1200*1000 （長 * 寬 * 高）
2. 動力電池類型：比亞迪 e5 原車電池
3. 完全充放電次數： 2000 次
4. 工作溫度： -30 °～ 60 °
電機控制器：原車控制器
驅動電機：原車電機
四、實訓目的
1. 了解新能源電驅動傳動系統控制原理。
2. 了解新能源電驅動傳動系統主要零部件功能。
3. 熟悉新能源電驅動傳動系統各種狀態下邏輯控制關系。
4. 熟悉電子油門踏板如何控制驅動電機轉速。
5. 熟悉負載變化對驅動電機轉速影響。
6. 明確新能源高壓系統操作安全注意事項。
7. 熟悉新能源電驅動傳動系統故障現象，并根據邏輯控制關系，學會查找故障原因。
